| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002046 | 更新日 | 2018/04/10 |
Q：座標のわかる器械点と後視点から、距離と角度をいれて座標化するにはどうしたらよいですか。
A：［測量計算］－［トラバース計算］の2次元放射で、距離と角度から座標値を求めて登録することができます。
操作方法
- ［測量計算］－［トラバース計算］をクリックします。
- データ名称を入力して、［設定］をクリックします。

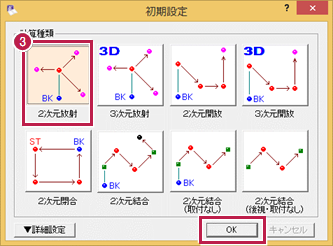

- ［2次元放射］を選択して、［OK］をクリックします。

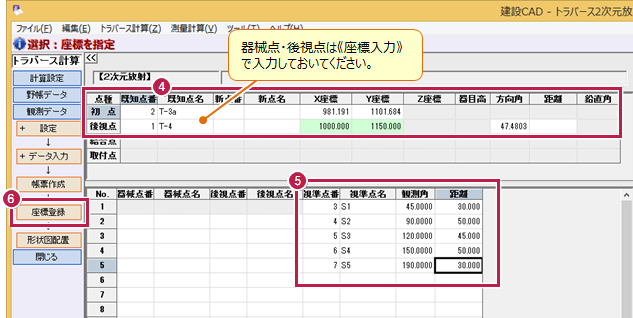

- 初点・後視点を入力します。
- 登録点番・登録点名を設定して、距離と角度を入力します。
- ［座標登録］をクリックします。
- プロットマークを設定して、［OK］をクリックします。
- ［OK］をクリックします。
メモ
- 《座標入力》で座標を登録していない場合は、新点番、新点名、X座標、Y座標、方向角を入力して計算してください。
