| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002059 | 更新日 | 2018/04/10 |
Q：中抜きのある図形にハッチングをかけるには、どうしたらよいですか。
A：ドーナツ形状の中から外周の外へ突き抜けるように仮の線を描き、［土木］－［ハッチング］－［入力］の［閉合図形］で入力してください。
操作方法

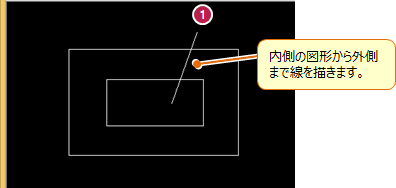

- 準備として、内側の図形から外側の図形まで線を描きます。

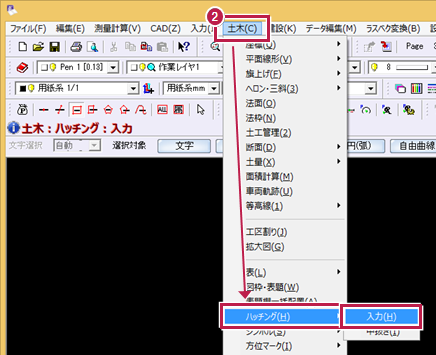

- ［土木］－［ハッチング］－［入力］をクリックします。

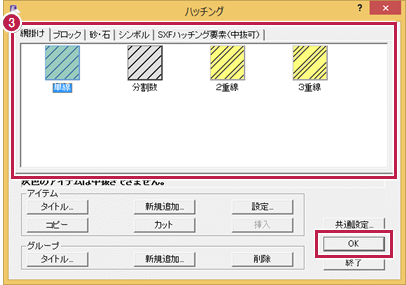

- ハッチングの種類を選択して、［OK］をクリックします。

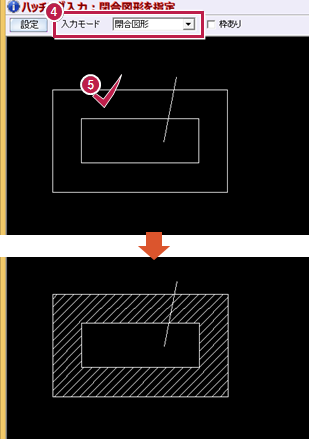

- インプットバーの［入力モード］を「閉合図形」にします。
- 閉合領域をクリックすると、ハッチングが入力されます。
- 最初に描いた線は消しておいてください。
