Q：《建設CAD》で、クロソイド曲線に対して垂線を描くにはどうしたらよいですか。
A：垂線を描きたいポイントに補助点を入力しておき、［入力］－［線］－［単線］でその補助点をクリック後に、インプットバーの［角度参照］を「法線」にして垂線を描いてください。

操作方法

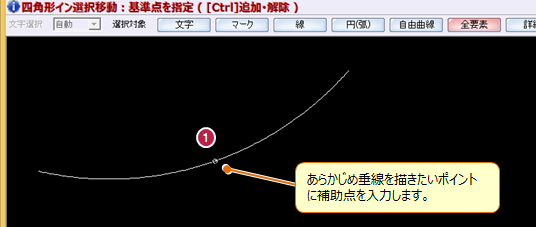

  1. あらかじめ［入力］－［補助］－［オフセット（要素指定）］などで、垂線を描きたいポイントに補助点を入力しておきます。
  2. ［入力］－［線］－［単線］をクリックします。

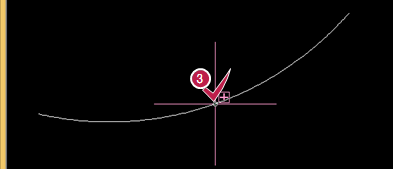

  3. 先ほどの補助点をクリックします。

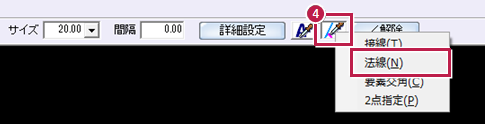

  4. インプットバーの［角度参照］－「法線」をクリックします。

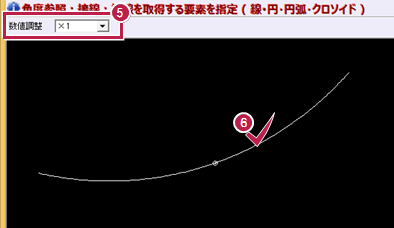

  5. ［数値調整］が「×1」であることを確認します。
  6. 法線を取得する要素を選択します。

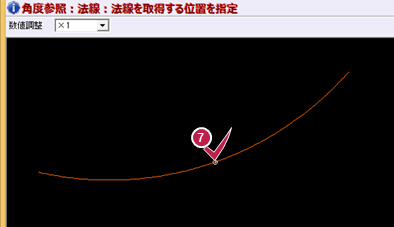

  7. 先ほどの補助点をクリックします。

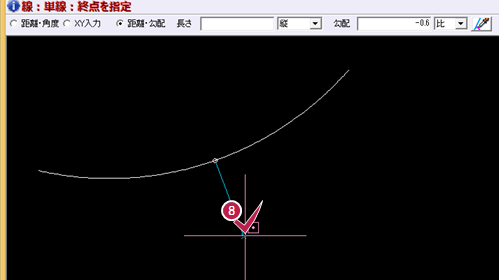

  8. 垂線の終点をクリックします。
