Q：円弧の寸法線を描くには、どうしたらよいですか。
A：［入力］－［寸法線］－［弧長］で描いてください。

操作方法

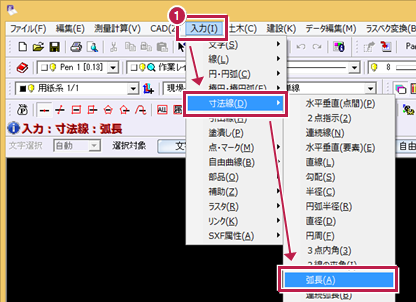

  1. ［入力］－［寸法線］－［弧長］をクリックします。

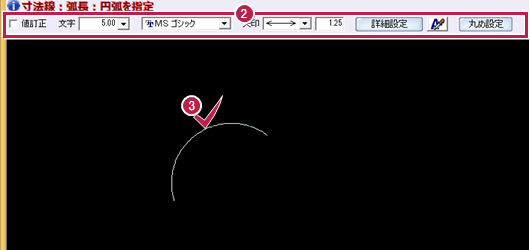

  2. インプットバーで各項目を設定します。
  3. 寸法線を入力する円弧をクリックします。

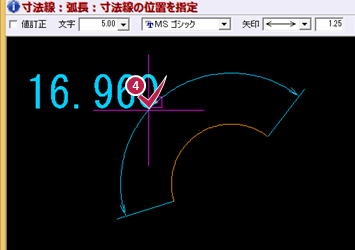

  4. 寸法線の配置位置をクリックします。
メモ
  • その他の円弧寸法線コマンド
    ［円弧半径］：円弧の半径を寸法入力します。
    ［直径］：円または円弧の直径を寸法入力します。
    ［連続弧長］：円または円弧データを指定して区切った円弧の長さで寸法を入力します。
