CAD（測量計算） >座標計算
プログラム名 建設CAD Ver. Ver.18 ID M002089 更新日 2018/04/10
Q：《座標入力》の座標値をトータルステーションに流すにはどうしたらよいですか。
A：［測量計算］－［座標入力］で、［書き出し］－［電子野帳］で出力してください。書き出せるデータは標準フォーマット形式になります。

操作方法

■接続して直接送出する場合

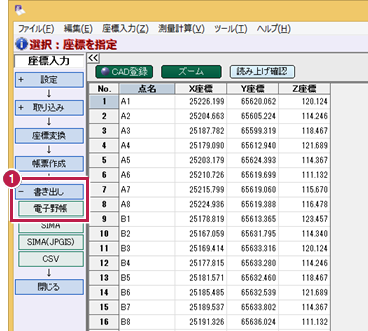

  1. 《座標入力》で［書き出し］ー［電子野帳］をクリックします。

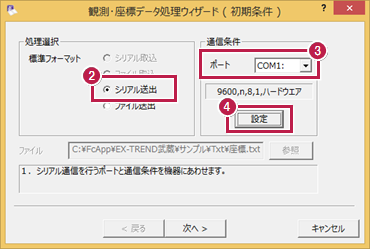

  2. ［シリアル送出］をONにします。
  3. トータルステーションを接続しているポートを選択します。
  4. ［設定］をクリックします。
  5. 通信条件をトータルステーション側と同じに設定して、［OK］をクリックします。

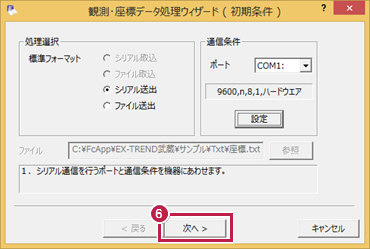

  6. ［次へ］をクリックします。

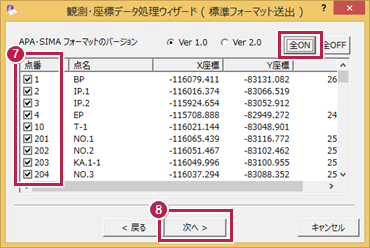

  7. 送出する座標のチェックボックスをONにします。［全ON］ですべての座標をONにできます。
  8. ［次へ］をクリックします。

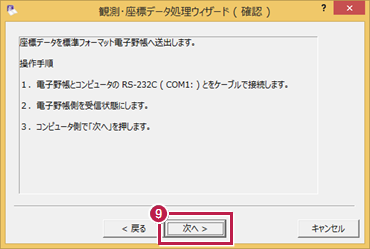

  9. トータルステーション側で受信状態にしてから、［次へ］をクリックします。

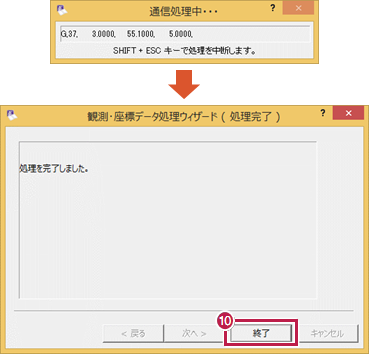

  10. 送信が終わったら、［終了］をクリックします。

■ファイルで送出する場合

  1. 《座標入力》で［書き出し］ー［電子野帳］をクリックします。

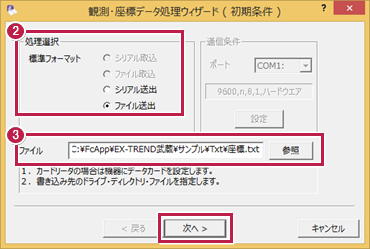

  2. ［ファイル送出］をONにします。
  3. 保存先とファイル名を設定して［次へ］をクリックします。

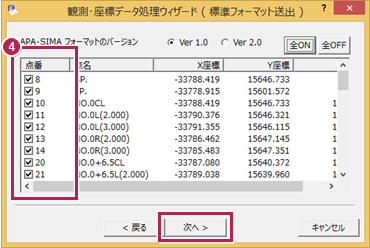

  4. 出力する座標のチェックをONにして、［次へ］をクリックします。

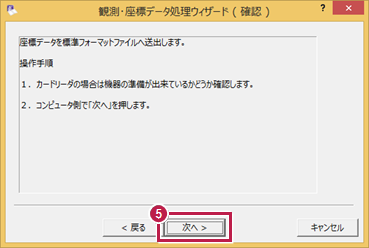

  5. 確認して、［次へ］をクリックします。

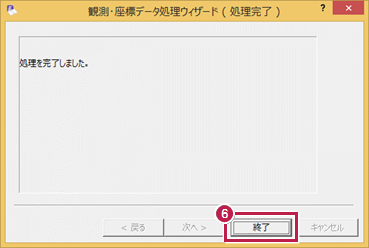

  6. ［終了］をクリックします。
    出力したファイルを電子野帳で取り込んでください。
メモ
  • 標準フォーマットは、測量機メーカーによって「APAフォーマット、標準フォーマット、TSSフォーマット（SOKKIA）、WGフォーマット（PENTAX）」などの名称があります。
  • 逆に、電子野帳から座標を取り込む方法はこちらです。
