Q：［測量計算］－［縦断線形］でデータを入力しましたが、ここから縦断図を作成するには、どうしたらよいですか。
A：［現地盤］－［形状図配置］もしくは［計画］－［形状図配置］で配置になります。開始追加距離や終了追加距離、DL値、縮尺、用紙などを設定してください。

操作方法

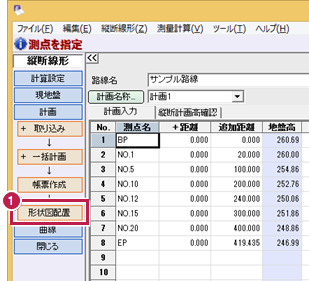

  1. ［現地盤］または［計画］ステージで、［形状図配置］をクリックします。

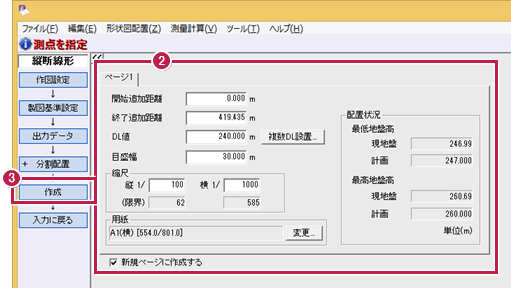

  2. 開始追加距離や終了追加距離、DL値、縮尺、用紙などを設定してください。
  3. ［作成］をクリックすると、縦断図が作成されます。
