CAD(測量計算) >座標計算
プログラム名 建設CAD Ver. Ver.18 ID M002298 更新日 2018/04/10
Q:《杭打ち計算》で、たくさんある視準点を一括で取得する方法を教えてください。
A:《杭打ち計算》-[データ入力]-[CAD多角形]で、プロット画面から範囲指定してください。

操作方法

  1. 《杭打ち計算》をクリックしてデータ開きます。
  2. 必ず、器械点・後視点を先に指定しておきます。

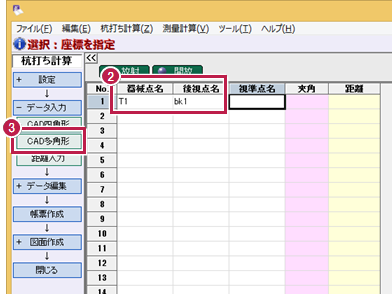

  3. 視準点を入力する行のセルを選択して、[データ入力]-[CAD多角形]をクリックします。

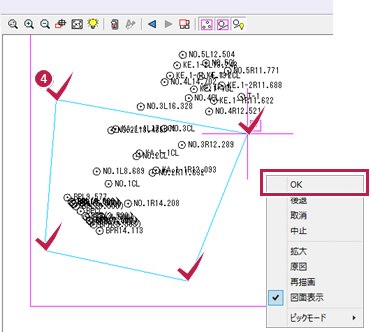

  4. プロット画面上で、抽出する範囲を多角形指定して、右クリックの[OK]をクリックします。
    [視準点名]セルに範囲内の点が抽出されます。
