「ハッチング」の中抜きについて

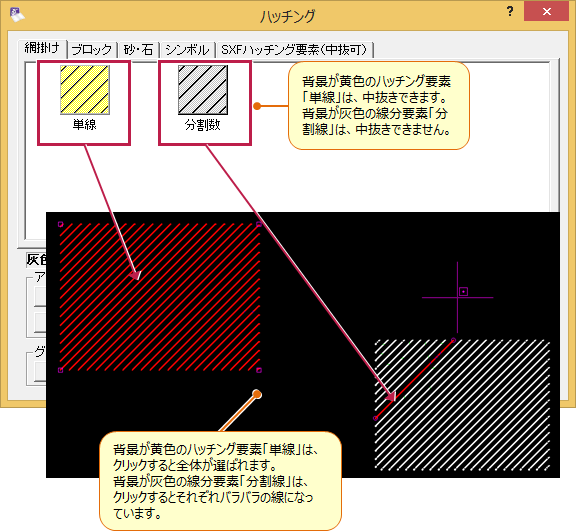

背景が黄色の「ハッチング要素」は中抜きが使えますが、背景が灰色の「線や円弧などの混合の要素」では使えません。「ハッチング要素」を選択すると、ひとまとまりで全体が選ばれます。「線や円弧などの混合の要素」を選択すると、それぞれで選ばれます。
（［データ編集］－［訂正］で選択すると「ハッチング要素」か「線分要素」や「円弧要素」かを確認することができます。）

操作方法

◆ハッチング要素の場合

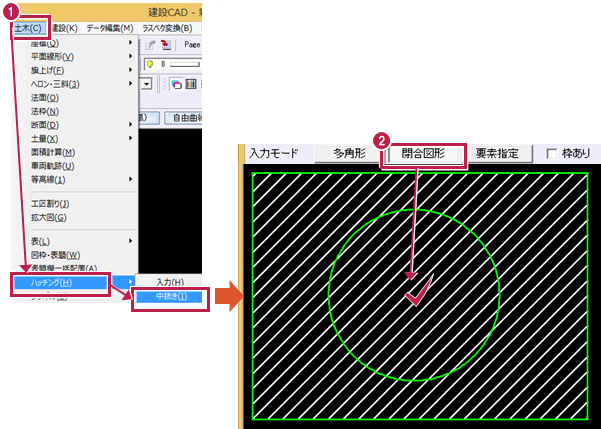

1. ［土木］－［ハッチング］－［中抜き］をクリックします。
2. 中抜きしたい形状によって、入力モードの［多角形］［閉合図形］［要素指定］を切り替えます。
   ここでは［閉合図形］を選択して、円をクリックします。


◆線や円弧などの混合要素の場合

［データ編集］－［カット］を使用します。
カットしたい形状によって、［カット］－［範囲指定］で［範囲内削除］を使ったり、［線間カット］で［削除］を使ったりして中の線などを消すことができます。

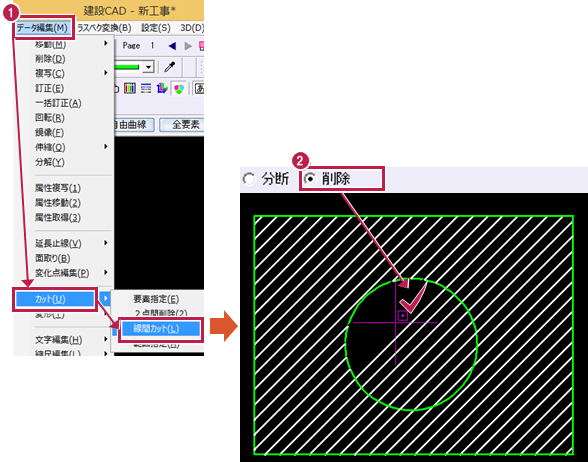

1. ここでは［データ編集］－［カット］－［線間カット］をクリックします。
2. ［削除］を選択して、線をクリックします。
