Q：［土木］－［チェック］－［CAD製図基準チェック］でレイヤの結果に「協」と判定されました。これは、何を表していますか。
A：「協」はエラーではなく、発注者との協議が必要であることを表しています。

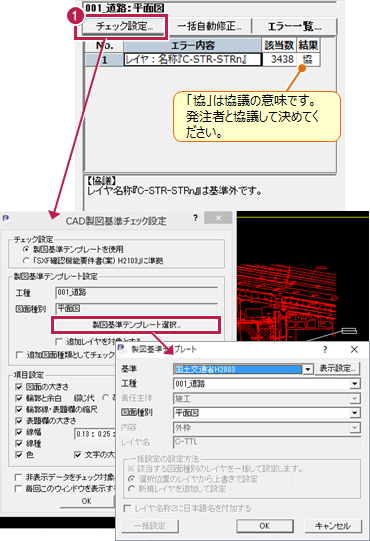

［チェック設定］で選んでいる基準が正しいことを確認し、発注者と協議の上、レイヤを変更して「協」の表示を消すか、そのままにするかを決めてください。

操作方法

  1. ［土木］－［チェック］－［CAD製図基準チェック］で、［チェック設定］を確認します。

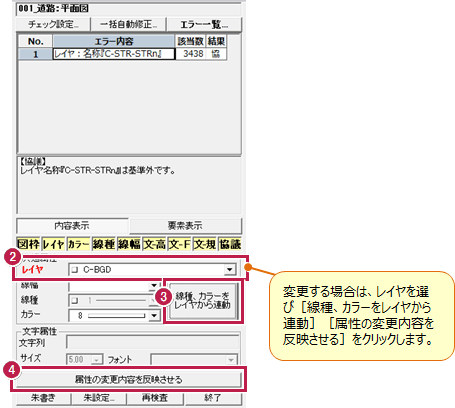

  2. レイヤを変更する場合は、まず、レイヤ欄のリストからレイヤを選びます。
  3. ［線種、カラーをレイヤから連動］をクリックして、線種やカラーを合わせます。
  4. ［属性の変更内容を反映させる］をクリックして、レイヤの変更を確定します。
    5. メモ
    • 「レイヤ」欄に表示されるレイヤ名のリスト表示は、［設定］－［レイヤ設定］で切り替えることができます。
