Q：《建設CAD》で断面からの土量集計表を出しましたが、断面間の距離が「0.00」で土量も「0.0」になるなどおかしな状態です。どうしたらよいですか。
A：土量計算時の［追加距離］に入れた値が違っている可能性があります。
［土木］-［土量］-［土量計算］の［訂正］で、［追加距離］に累積の通し距離を入れて更新し、集計もし直してください。

操作方法

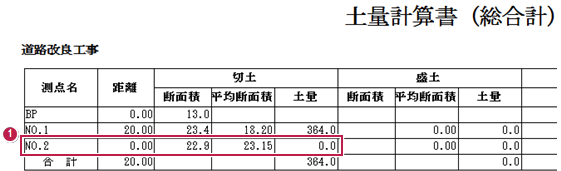

  1. ［土量集計］の計算書で土量がもとめられない「断面名（測点）」を確認します。

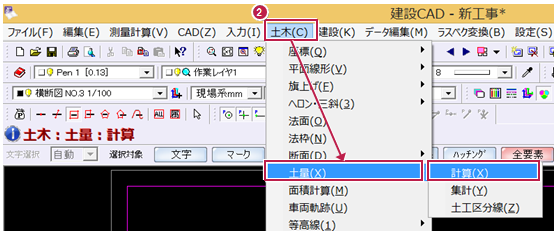

  2. ［土木］－［土量］－［計算］をクリックします。

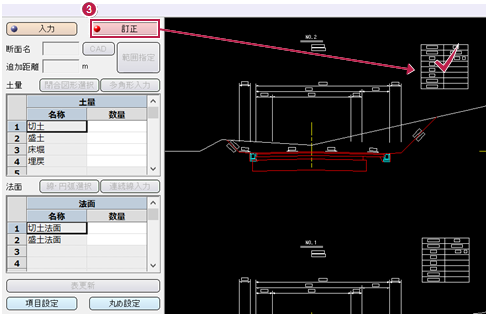

  3. ［訂正］をクリックして、修正する断面の「土工表」をクリックします。

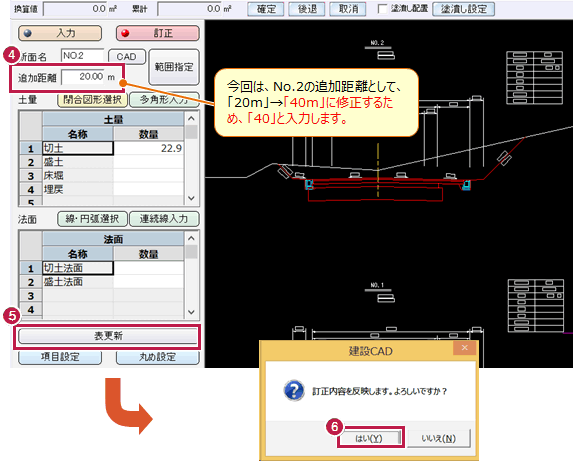

  4. ［追加距離］を修正します。
  5. ［表更新］をクリックします。
  6. 確認のメッセージが表示されますので［はい］をクリックします。
  7. ［土木］－［土量］－［集計］をクリックします。

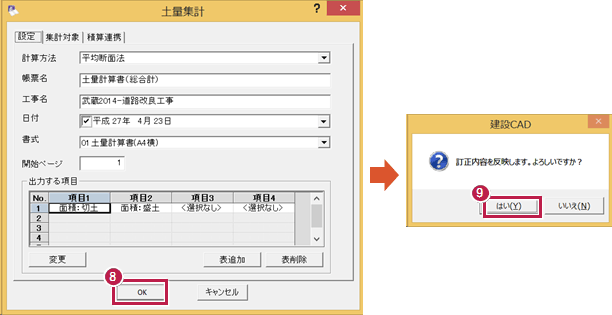

  8. ［土量集計］で［OK］をクリックします。
  9. 確認のメッセージが表示されますので［はい］をクリックします。

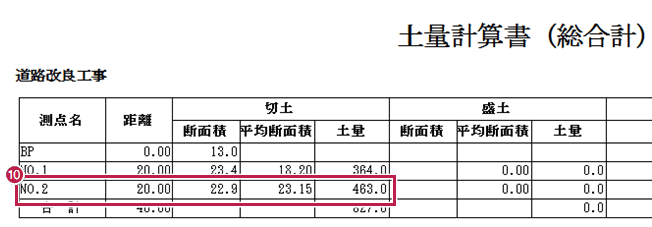

  10. 結果を確認します。
メモ
  • 集計表のみの場合は、［土木］－［土量］－［集計］をクリックし、［集計対象］タブで直接［追加距離］の値を訂正して［OK］する方法でも更新できます。
