| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000106 | 更新日 | 2018/04/10 |
Q：巾杭点を座標登録すると左巾杭→右巾杭→左巾杭・・・と交互に点番がつきます。左右それぞれで連番登録できますか。
A：ガイドバー内にある［計算条件］を選択した状態で、［線形計算］－［計算条件］－［巾杭計算条件］で［巾杭点番］を「左連番・右連番」に切り替えてください。
操作方法

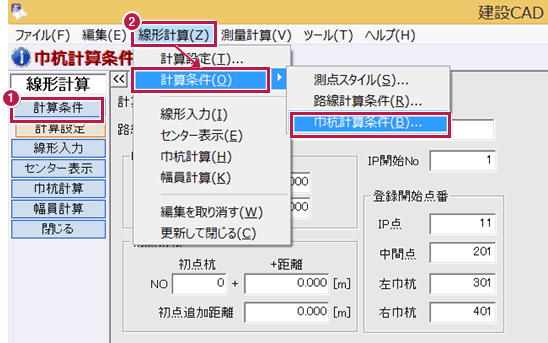

- ガイドバーの［計算条件］をクリックします。
- ［線形計算］－［計算条件］－［巾杭計算条件］をクリックします。

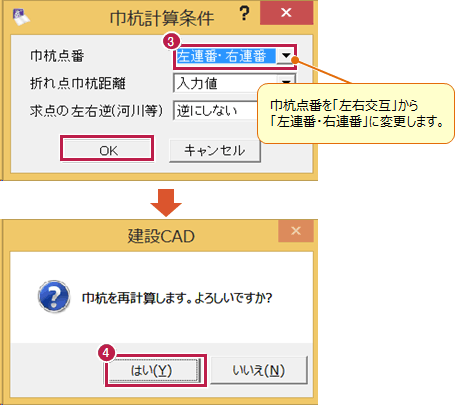

- ［巾杭点番］で「左連番・右連番」を選択し［OK］をクリックします。
- 確認のメッセージが表示されますので［はい］をクリックします。

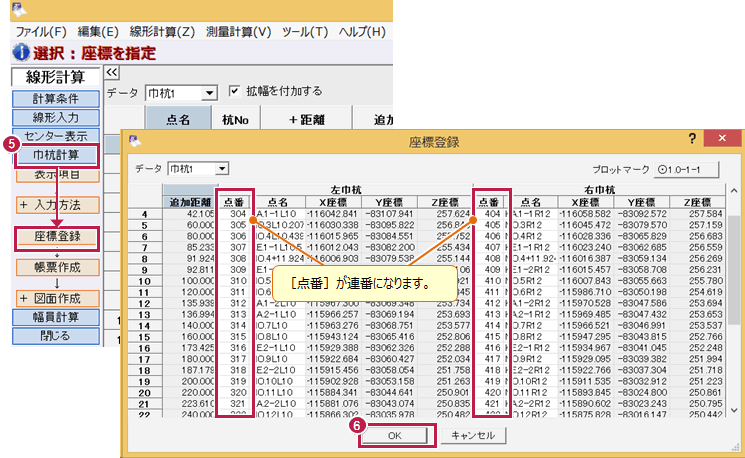

- ガイドバーの［巾杭計算］の［座標登録］を選択します。
- ［点番］が左右ごとに連番になったことを確認して［OK］をクリックします。
メモ
- 登録点番は、ガイドバーの［計算条件］の［登録開始点番］で設定できます
