| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000115 | 更新日 | 2018/04/10 |
Q：《線形計算》の［巾杭計算］で、右の巾杭を入力しているのですが、画面プロット上では線形の左側に巾杭が表示するのはどうしてですか。
A：［計算条件］で、［線形計算］－［計算条件］－［巾杭計算条件］の［求点の左右逆（河川等）］が「逆にする」になっている場合は「逆にしない」に設定してください。

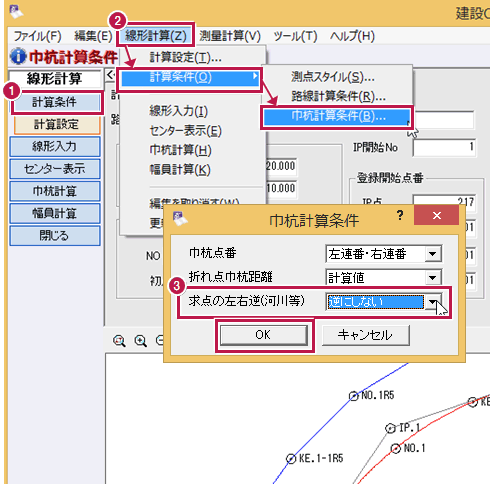

操作方法
- ［計算条件］をクリックします。
- ［線形計算］－［計算条件］－［巾杭計算条件］をクリックします。
- ［求点の左右逆（河川等）］を「逆にしない」にして［OK］をクリックします。
メモ
- 巾杭の向きは、道路の場合は始点→終点の進行方向に対して左右になりますが、河川の場合は上流（終点）→下流（始点）に対しての左右となります。
