Q：DWGデータを武蔵で取り込んで、JWWデータに変換したものを、JW_CADで開くと色が違います。どうしたらよいですか。
A：DWG（DXF）やSXF（SFC/P21）のデータは、色を［カラー］属性で保持していますが、JW_CADは、［線色］です。［線色］は、武蔵では［ペン］に相当します。
［カラー］の色で出力する場合、［ファイル］－［外部ファイルへ保存］の［詳細設定を行う］のチェックをONにして、［JWC/JWW書き込み設定］で［SXF対応拡張線色・線種で出力］のチェックをONにしてください。
［カラー］の色で出力する場合、［ファイル］－［外部ファイルへ保存］の［詳細設定を行う］のチェックをONにして、［JWC/JWW書き込み設定］で［SXF対応拡張線色・線種で出力］のチェックをONにしてください。
操作方法

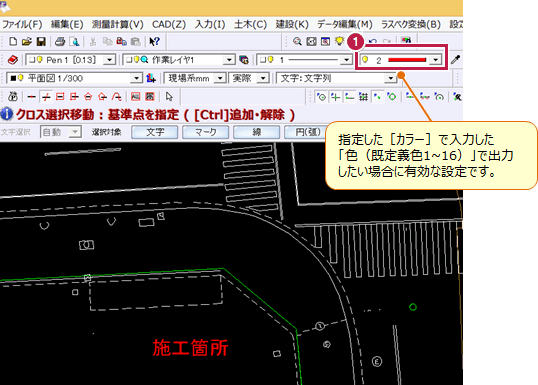

- カラーで指定した色でJW-CADへ出力したい場合に有効な設定です。

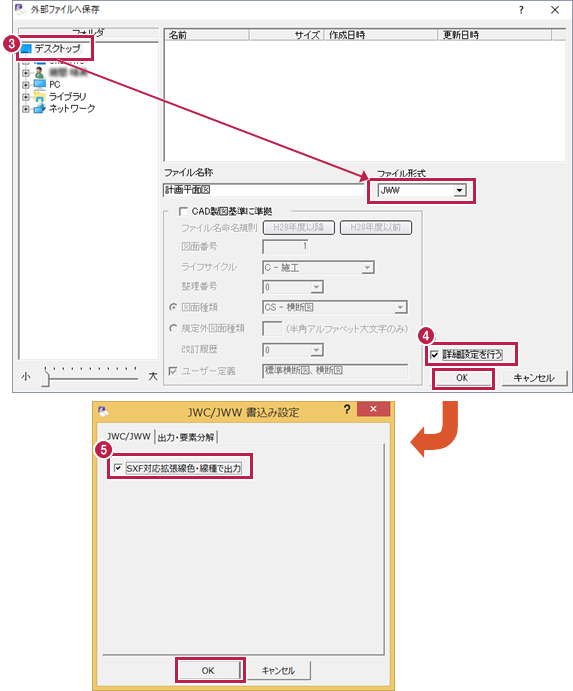

- ［ファイル］－［外部ファイルへ保存］をクリックします。
- 保存先のフォルダを指定し、［ファイル形式］で「JWW」を選択します。
- ［詳細設定を行う］のチェックをONにして［OK］をクリックします。
- ［SXF対応拡張線色・線種で出力］のチェックをONにして［OK］をクリックします。
メモ
- ［SXF対応拡張線色・線種で出力］のチェックがONの場合は、カラー1→Black、カラー2→Red、カラー3→greenなど既定義色になります。
- JWCのデータ形式は「カラー」に対応していません。
