CAD（その他） > 設定
プログラム名 建設CAD Ver. Ver.18 ID M000133 更新日 2018/04/10
Q：選択対象を［全要素］にして［全選択］しましたが、色が変わらず選択できないデータが残ってしまいます。
A：［設定］－［レイヤ設定］で［非検索］になっているデータは選択できません。このようなデータがある場合は、［形状表示］や［レイヤ設定］で［非検索］を［検索］に変更してから［全選択］してください。
※［非検索］は、［レイヤ設定］で［検索］欄に「○」が入っていないレイヤです。［非検索］の状態になると、ロックが掛かりCAD上では編集ができなくなります。

操作方法

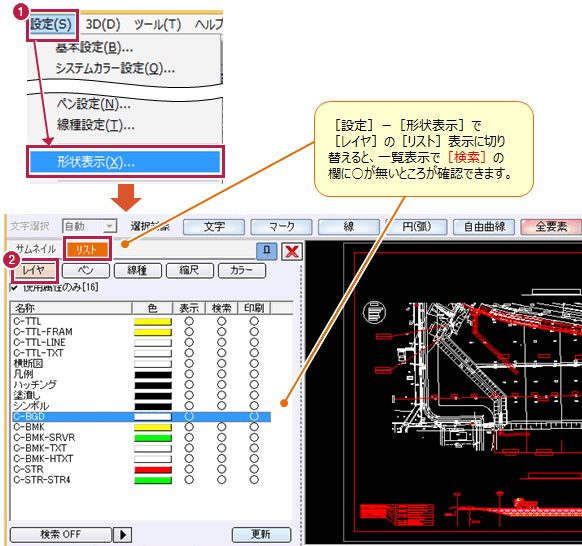

  1. ［設定］－［形状表示］をクリックします。
  2. ［レイヤ］の［リスト］をクリックすると、一覧の［検索］欄に○が無いところが分かります。
    これが［非検索］データで、ロックがかかって編集ができなくなっているデータです。

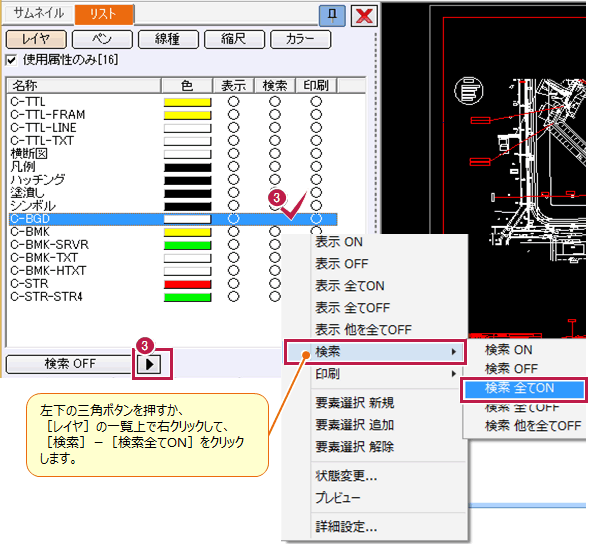

  3. 左下の三角ボタンを押すか、［レイヤ］の一覧上で右クリックして、［検索］－［検索全てON］をクリックします。

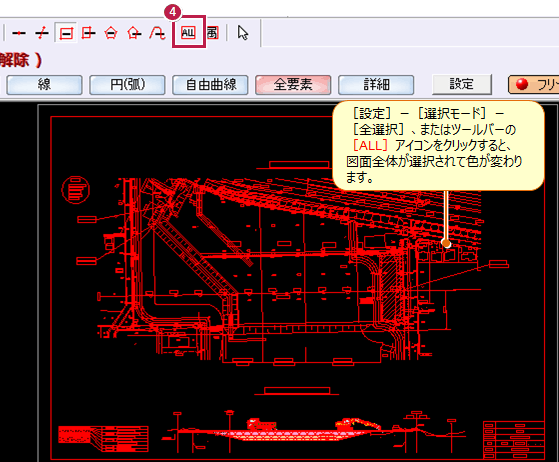

  4. ［設定］－［選択モード］－［全選択］、またはツールバーの［ALL］アイコンをクリックして、図面全体を選択します。
