Q:図面をPDFにする方法を教えてください。
A:EX-TREND武蔵には、Antenna House PDF DriverというPDF作成ツールが付属されています。
印刷時のプリンタ名(出力先)を変更して出力してください。

操作方法

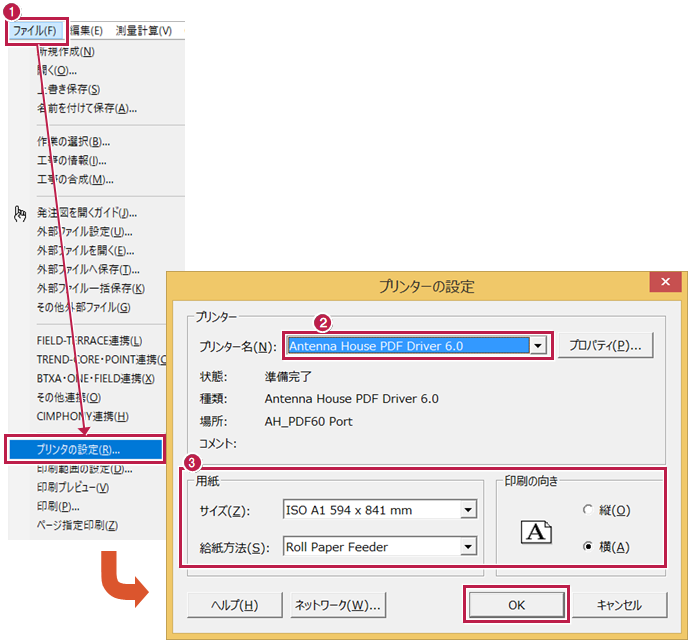

  1. [ファイル]-[プリンタの設定]をクリックします。
  2. プリンター名で[Antenna House PDF Driver]を選択します。
  3. [用紙サイズ]と[印刷の向き]を設定して[OK]をクリックします。

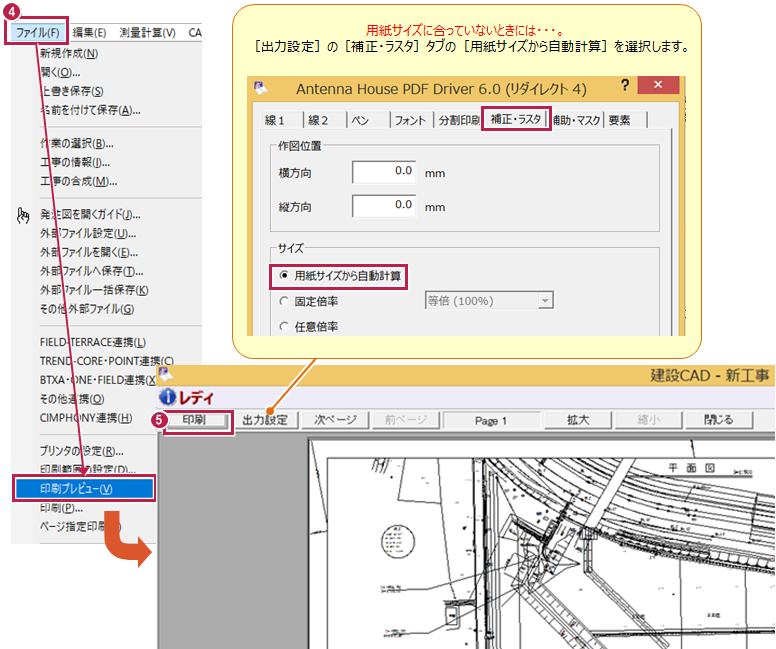

  4. [ファイル]-[印刷プレビュー]をクリックします。
  5. プレビューで実際に作成されるイメージを確認して[印刷]をクリックします。

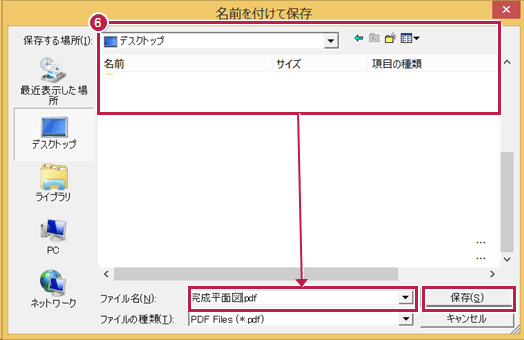

  6. [保存先する場所]を指定し、[ファイル名]を入力して[保存]をクリックします。
メモ
  • カラー・モノクロ印刷は、[出力設定]の[ペン]タブの[CAD設定色で印刷する]で設定します。カラーはチェックON、モノクロ(白黒)はチェックOFFにしてください。
