| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000143 | 更新日 | 2018/04/10 |
Q：《建設CAD》で寸法文字（値）だけを移動したいのですが、寸法線全体が選択されます。どうしたらよいですか。
A：コマンドを終了している状態で、寸法文字（値）を選択し、文字の下に表示される「ハンドル（◇）」をつかんでドラッグしてください。文字のみ移動できます。

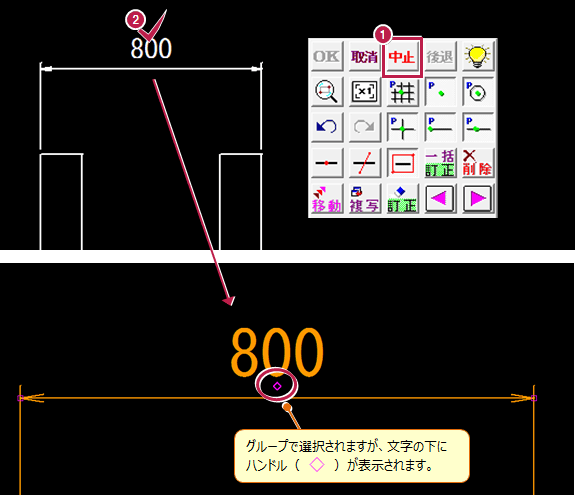

操作方法
- 全てのコマンドは、右クリックの［中止］で終了しておきます。
- 寸法値をクリックします。
寸法線全体が選択されます。
- 寸法文字の下に表示される「ハンドル［◇］」をドラッグすると、文字のみ移動できます。
メモ
- 寸法文字（値）を直接ドラッグすると、寸法線のグループ全体が移動します。画面を拡大して「ハンドル（◇）」を選択してください。
- 配置済みの寸法線のグループ（寸法線要素）を解除して作業したいときは、［データ編集］－［分解］で［寸法線］を選びます。
線と文字に分かれますが、再度、寸法線のグループ（寸法線要素）に戻すことはできません。
