Q：《建設CAD》で、重機や工事看板、セーフティコーンなどの図柄を配置するにはどうしたらよいですか。
A：［土木］－［シンボル］－［配置］に部品を用意しています。
［シンボル配置］画面の［ファイル選択］で「14.重機」などの種類を選択して、グループを切り替えて確認してください。

操作方法

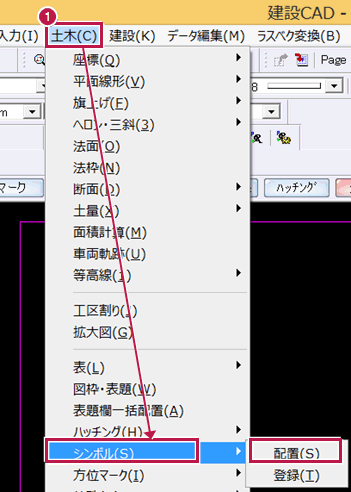

  1. ［土木］－［シンボル］－［配置］をクリックします。

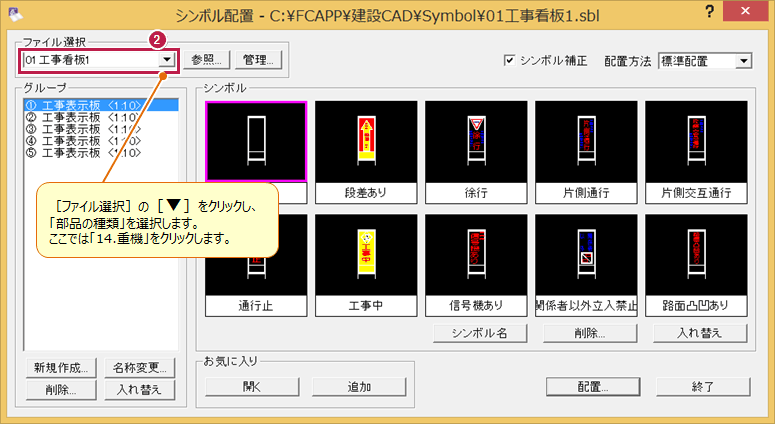

  2. ［ファイル選択］の［▼］をクリックして、種類を選択します。

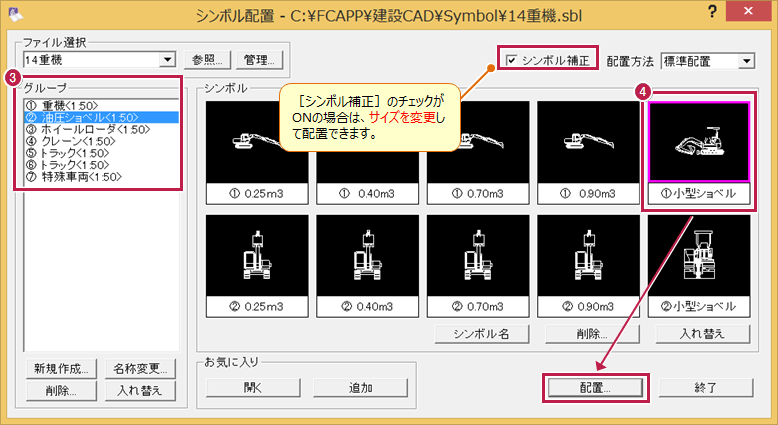

  3. ［グループ］を選択します。
  4. 配置する部品をクリックして、［配置］をクリックします。

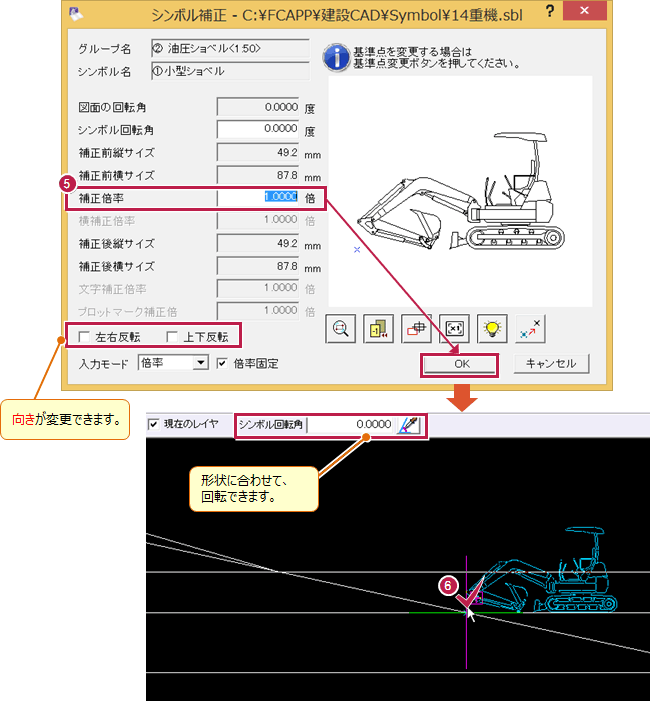

  5. ［補正倍率］に伸縮したい数値を入力して、［OK］をクリックします。
  6. 配置位置をクリックします。
メモ
  • 「入力モード」の「縮尺」は分数での倍率入力方法になります。（例）倍率「0.333…」倍したい場合、縮尺に切り替えて「1/3」と入力します。
