Q：ツールバーにある線種とカラー（色）がグレーになって選べないのですが、どうしたらよいですか。
A：線種とカラー（色）を選ぶツールバーの左端にある「赤い本」のアイコンをクリックすると、選択できるようになります。
このアイコンは［CAD製図基準連動］です。CAD製図基準では、レイヤ名に対して線種や色が決まっているため、レイヤを変更するだけで線種や色を自動的にセットするための専用機能です。

操作方法

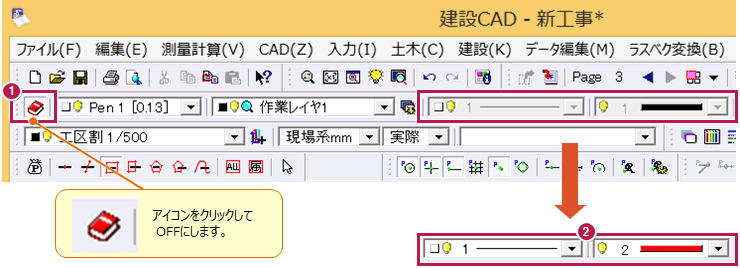

  1. ツールバーの「赤い本」のアイコンをクリックして、設定を解除します。
  2. ［線種］［カラー］が選択ができます。
メモ
  • ［設定］－［レイヤ設定］で［CAD製図基準連動］のチェックをOFFにして解除することもできます。
