| プログラム名 | 建設CAD | Ver. | Ver.21 | ID | M000190 | 更新日 | 2021/10/19 |
Q：《建設CAD》で、平面図のR（円弧）部分の路線長を確認するにはどうしたらよいですか。
A：［ツール］－［計測］－［要素長］で確認してください。
［任意点間］をONにすると、要素上で任意の2点を指定し点間距離を計測できます。また、距離の値の配置も可能です。
［任意点間］をONにすると、要素上で任意の2点を指定し点間距離を計測できます。また、距離の値の配置も可能です。
操作方法

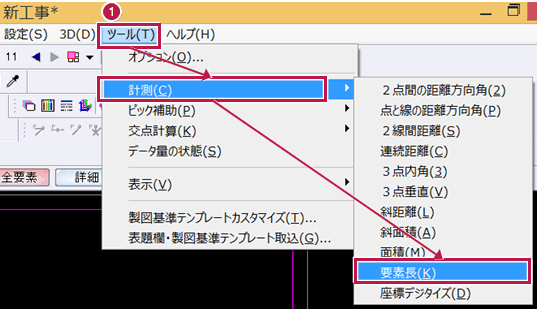

- ［ツール］－［計測］－［要素長］をクリックします。

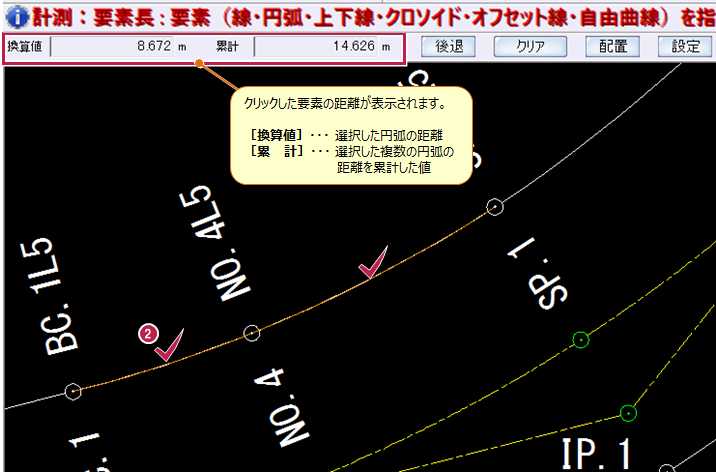

- 距離を確認したい円弧を順番にクリックします。

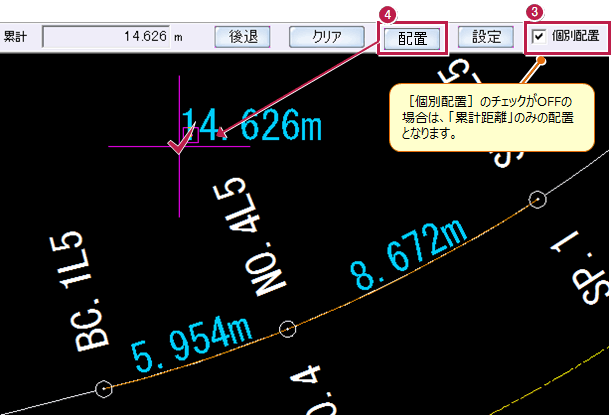

- インプットバーの［個別配置］のチェックをONにします。
- ［配置］をクリックし、累計距離の配置位置をクリックします。
- また、円弧上の点間距離を計測する場合は、以下の手順で行います。

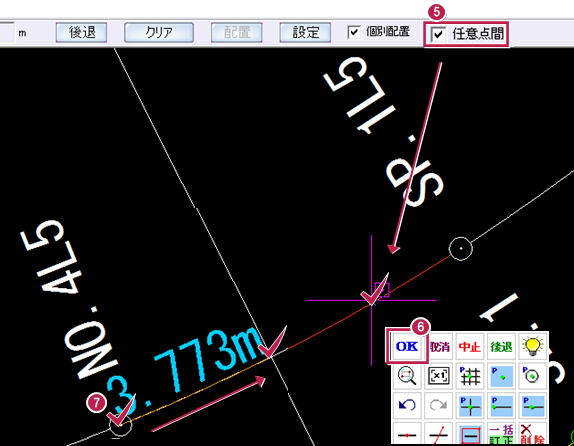

インプットバーの［任意点間］のチェックをONにし、円弧を指定します。 - 右クリックして［OK］をクリックします。
- 確認したい距離の開始点、終了点を順番にクリックします。
メモ
- 寸法線として距離を配置したい場合は、［寸法線］－［孤長］または［連続孤長］を使用します。
- 特殊線の飾り線やハッチングのパターン線、楕円弧などは選択できません。［データ編集］－［分解］で連続線や線分に変換することで確認ができます。
