Q：CADで座標値を直接入力してマーク追加するには、どうしたらよいですか。
A：ツールバー内の縮尺表示を合わせた状態で、［入力］－［点・マーク］－［マーク］で、インプットバーより［座標］をクリックして座標値を入力してください。
操作方法

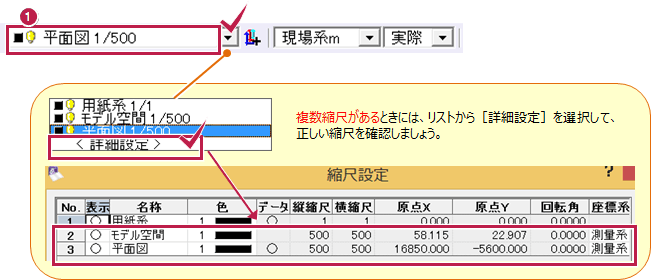

- ツールバーの［縮尺］が、正しく設定されていることを確認します。
- ［入力］－［点・マーク］－［マーク］をクリックします。

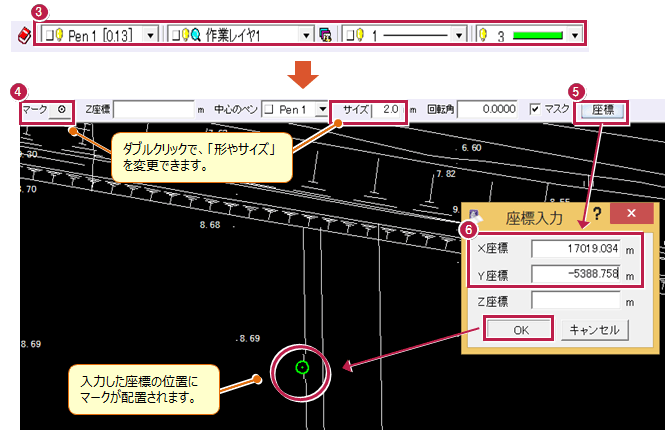

- ツールバーの［レイヤ］や［カラー］などを、作成する図面に応じて選択します。
- インプットバーの［マーク］や［サイズ］を指定します。
- ［座標］をクリックします。
- ［座標入力］の［X座標］と［Y座標］を入力して［OK］をクリックします。
マークが配置されます。
メモ
- ［縮尺］に座標系が設定されていないと、図面の正しい位置にマークが配置されません。
- ［ピックモード］－［マーク］をONにすると、線入力のとき「マークの中心」を選択できます。
