Q：図面上の線と同じ角度で線入力するにはどうしたらよいですか。
A：［単線］または［連続線］を選択し、インプットバーで［距離・角度］をONにします。
インプットバーにある［角度取得］（スポイトが表示されているボタン）の［接線］をクリックし、角度を取得したい線を選択すると、同じ角度で入力することができます。
インプットバーにある［角度取得］（スポイトが表示されているボタン）の［接線］をクリックし、角度を取得したい線を選択すると、同じ角度で入力することができます。
操作方法

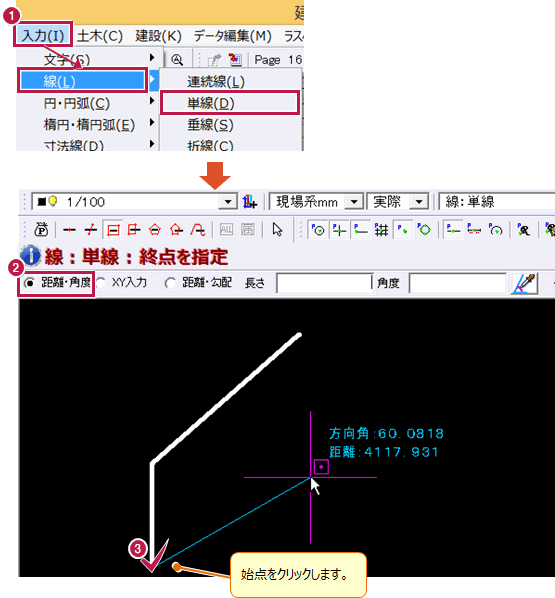

- ［入力］－［線］－［単線］をクリックします。
- ［距離・角度］をONにします。
- 始点をクリックします。
- ［角度取得］（スポイトボタン）の［接線］をクリックします。
- 角度を取得したい線をクリックすると角度が固定されるので、終点をクリック（または［長さ］を入力）します。
メモ
- ［入力］－［線］－［単線］または［連続線］のインプットバーで［距離・勾配］を選択した場合も、同様に［角度取得］できます。
