Q：後方交会法のようにA点、B点からの距離を指定して、交点を求めるにはどうしたらよいですか。
A：［入力］－［補助］－［2円の交点］で、A点、B点からの距離を入力して交点を求めてください。
操作方法

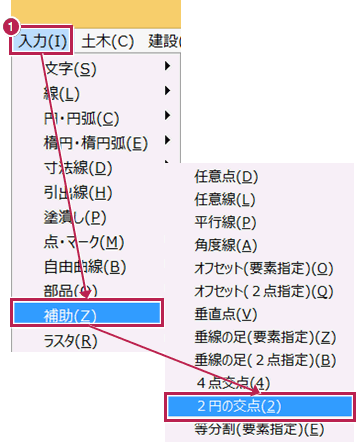

- ［入力］－［補助］－［2点の交点］をクリックします。
- 1点目として、A点をクリックし、円のだいたいの位置でクリックします。
- 2点目のB点も同様にクリックし、円のだいたいの位置でクリックします。
- ［半径1］［半径2］の値を、実際に測量した距離に訂正して［OK］をクリックします。

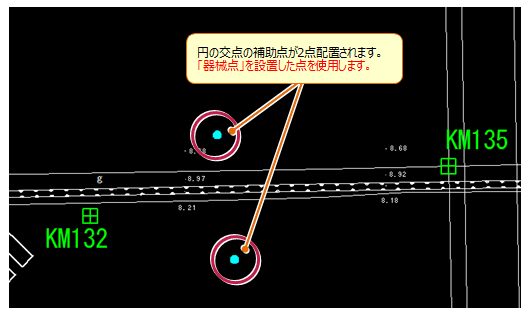

- ポイント（補助点）が2点配置されます。使用したポイントを残し、不要な点は［削除］します。
メモ
- ［ツール］－［計測］－［座標デジタイズ］で、実際の座標値を確認できます。
- ［ツール］－［交点計算］－［2円の交点］で、器械点の位置を算出し、座標登録する方法もあります。
