操作方法

■PDFファイルを画像のデータファイルとして保存し、［ラスタ・写真］－［配置］する方法

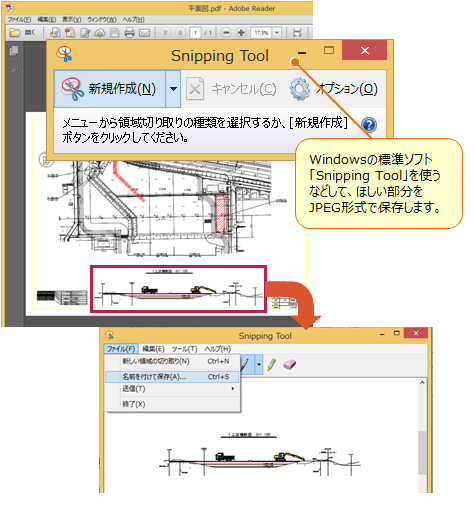

1. PDFファイルを直接開き、Windowsアクセサリの［Snipping Tool］を使うなどして、JPEG等の画像データとしてわかる場所へ保存します。

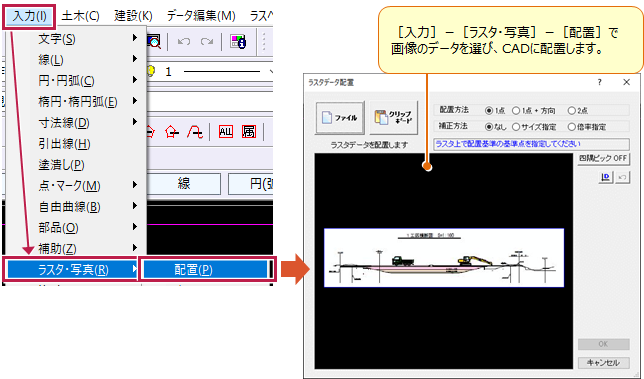

2. ファイル保存したデータを、CADの［入力］－［ラスタ・写真］－［配置］で貼り付けます。


■PDFファイルを開いてコピーし、オブジェクトとして［編集］－［形式を選択して貼り付け］する方法

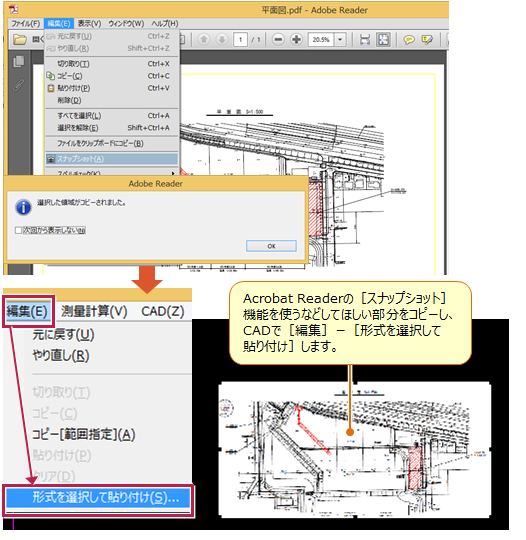

1. PDFファイルを直接開き、Acrobat Reader（フリーソフト）の［スナップショット］機能を使うなどしてコピーし、CADでオブジェクト貼り付けします。


■PDFファイルをラスタ・ベクタデータ変換して取り込みする方法

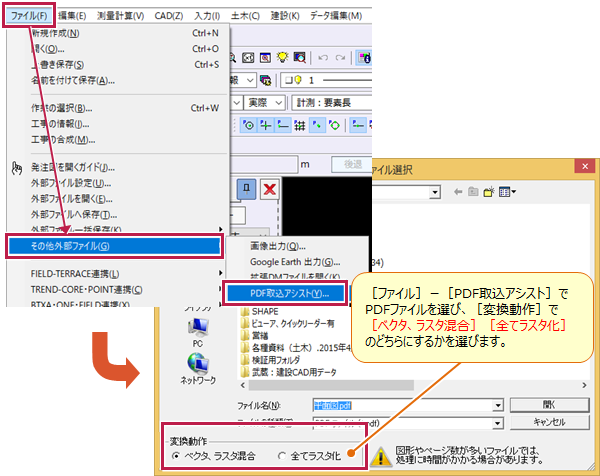

1. 武蔵オプションソフトの［ファイル］－［その他外部ファイル］－［PDF取込アシスト］でPDFファイルを選び、［変換動作］（［ベクタ、ラスタ混合］［全てラスタ化］）を選択して［開く］で変換します。

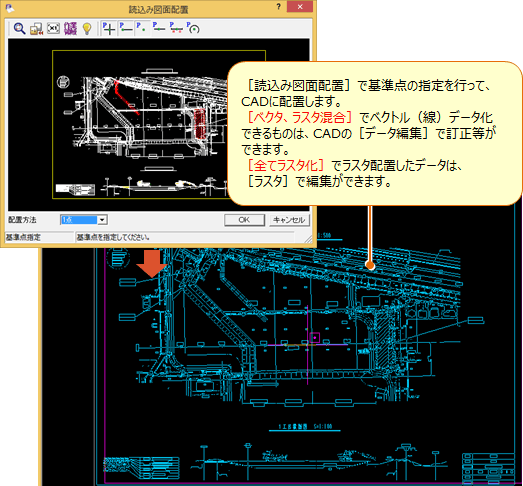

2. ［読込み図面配置］の画面で基準点を指定し、CADに配置します。
   ［ベクタ、ラスタ混合］でベクトル（線）データ化して配置したデータは、CADの［データ編集］で訂正等ができます。
   ［全てラスタ化］でラスタ配置したデータは、写真などと同じように［ラスタ］として編集ができます。
