| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000296 | 更新日 | 2018/04/10 |
Q：《建設CAD》で、寸法線を水平垂直ではなく、斜め方向に引き出すにはどうしたらよいですか。
A：［入力］－［寸法線］－［2点指示］と［直線］で、［詳細設定］の［補助線］タブにある［フリー入力］のチェックをONにして斜め方向に引き出してください。
操作方法

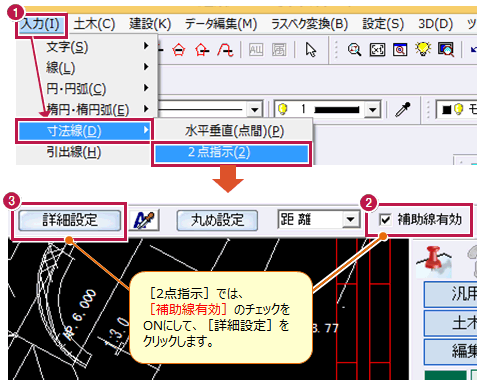

■［寸法線］－［2点指示］の場合
- ［入力］－［寸法線］－［2点指示］をクリックします。
- ［補助線有効］のチェックをONにします。
- ［詳細設定］をクリックします。

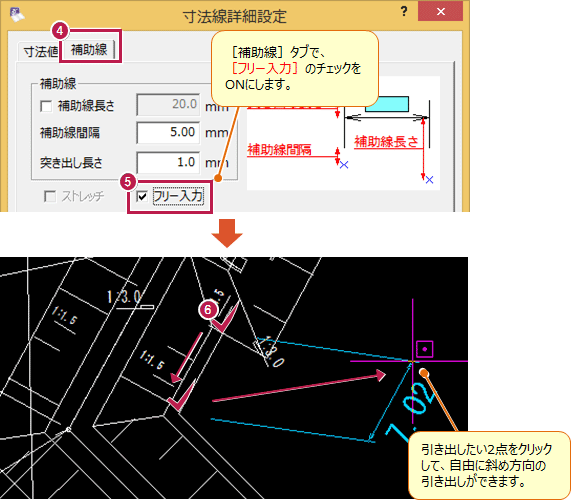

- ［補助線］タブをクリックします。
- ［フリー入力］のチェックをONにして［OK］をクリックします。
- CAD上で2点をクリックして、自由に斜め方向の引き出しができます。

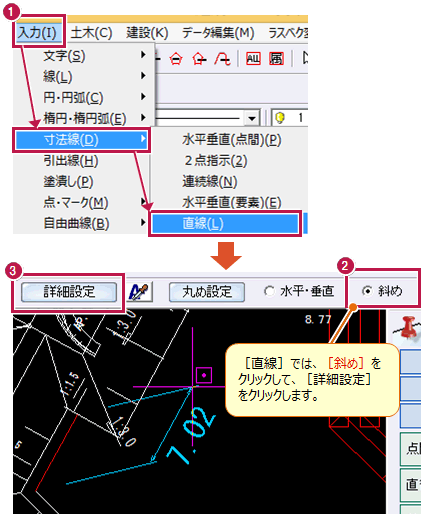

■［寸法線］－［直線］の場合
- ［入力］－［寸法線］－［直線］をクリックします。
- ［斜め］をクリックします。
- ［詳細設定］をクリックします。

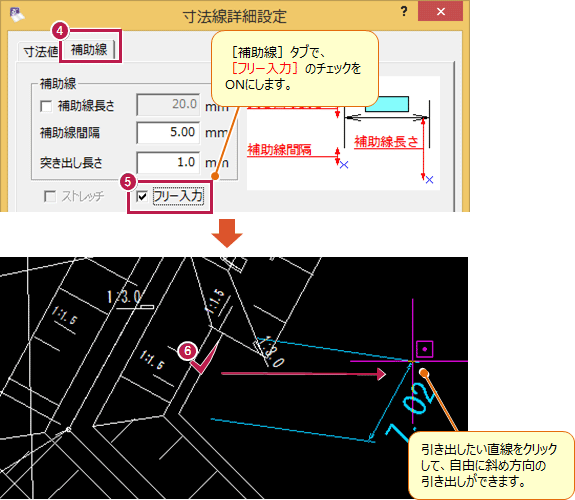

- ［補助線］タブをクリックします。
- ［フリー入力］のチェックをONにして［OK］をクリックします。
- CAD上で直線をクリックして、自由に斜め方向の引き出しができます。
メモ
- ［2点指示］では［補助線有効］がON、［直線］では［斜め］がONであれば、［フリー入力］がOFFでも決まった角度での引き出しは可能です。
※［詳細設定］の各設定項目については、寸法線のタイプによって設定できる項目とできない項目があります。
