Q：《縦断線形》で作成した縦断図にある縦断表の拡幅欄で、右拡幅が上方向に左拡幅が下方向に表示されるので、これを逆にすることはできますか。
A：［形状図配置］－［作図設定］の［縦断表（項目順）］タブで［拡幅］を選択して右上の［設定］ボタンを押し、［作図タイプ］を［タイプ１］から［タイプ２］に変更してください。

操作方法

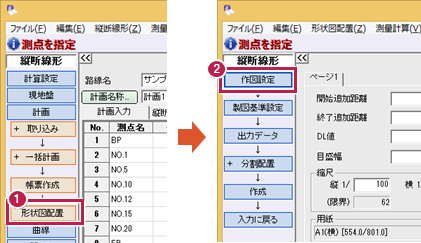

  1. ［形状図配置］をクリックします。
  2. ［作図設定］をクリックします。

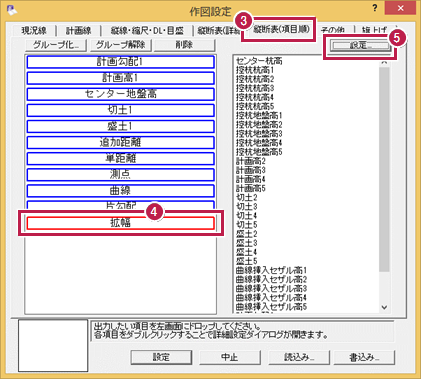

  3. ［縦断表（項目順）］タブをクリックします。
  4. ［拡幅］をクリックします。
  5. 右上の［設定］をクリックします。

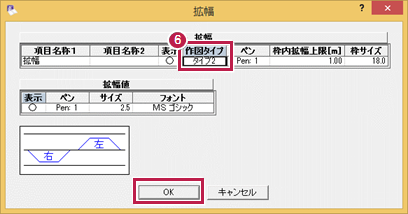

  6. ［作図タイプ］を「タイプ2」にして［Ok］をクリックします。
