CAD（汎用） > 計測・寸法
プログラム名 建設CAD Ver. Ver.18 ID M000445 更新日 2018/04/10
Q：既存の登録座標点を［座標デジタイズ］でクリックして確認したいのですが、「測点名」や「登録座標」のXY座標値が出てきません。どうしたらよいですか。
A：プロットしたマークを結線している場合、［座標デジタイズ］でマークではなく、マークの中の線を取得してしまうと座標値が出ないため、インプットバーの選択対象を［マーク］にしてクリックしてください。

操作方法

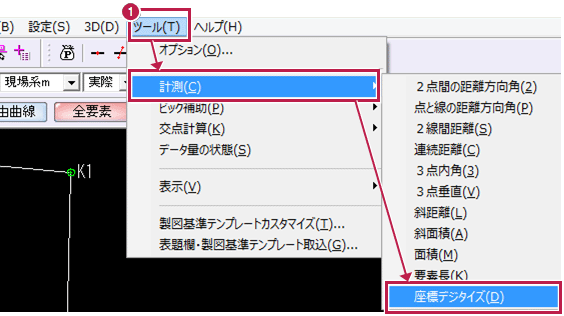

  1. ［ツール］－［計測］－［座標デジタイズ］をクリックします。

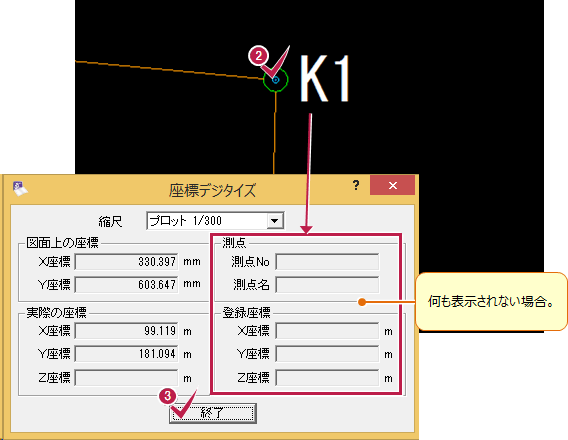

  2. 確認したい登録座標点をクリックします。
  3. 座標デジタイズで「測点」も「登録座標」も表示されない場合は、［終了］をクリックします。

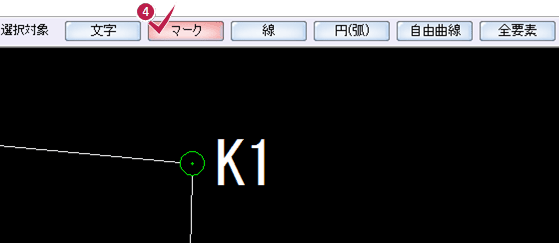

  4. インプットバーの「選択対象」の［マーク］をクリックします。

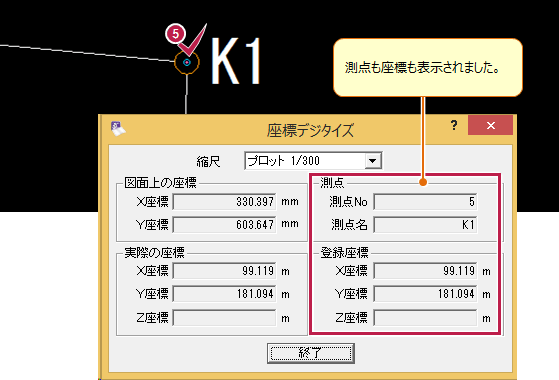

  5. 再度［座標デジタイズ］を実行し、登録座標点をクリックします。
    今度は［マーク］しか選ばれないため［測点］も［登録座標］も表示されます。
