Q：線、円弧、自由曲線などと、交差する線の交点で分割するにはどうしたらよいですか。
A：［データ編集］－［カット］－［線間カット］の［分断］で分けてください。
操作方法
- ［データ編集］－［カット］－［線間カット］をクリックします。

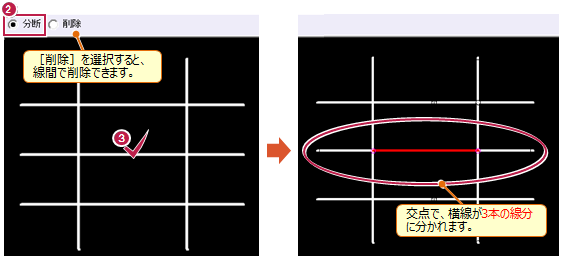

- インプットバーの［分断］のチェックをONにして、線や円弧、自由曲線などをクリックします。他の要素データと交わる点で線が分割されます。
- 分割した要素は個別に変更ができるため、それぞれ指定して色や線種の変更などができます。
・色を変更するには、こちらを参照してください。
・線種を変更するには、こちらを参照してください。
メモ
- ［カット］は、線・円・円弧・自由曲線が対象です。
- ［分断］ではなく［削除］の場合は、こちらを参照してください。
