| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000773 | 更新日 | 2018/04/10 |
Q：ある線まで複数の線をまとめて延長するにはどうしたらよいですか。
A：［データ編集］－［延長止線］－［延長止線］で、Ctrl キーを押しながら線を複数選択すると、一度に延長することができます。
操作方法

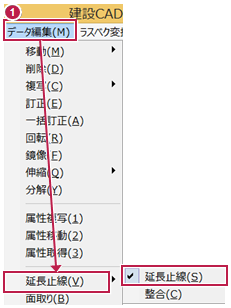

- ［データ編集］－［延長止線］－［延長止線］をクリックします。

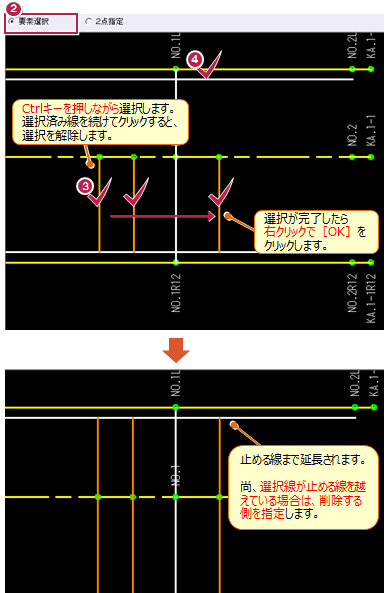

- インプットバーの［要素選択］をクリックします。
- Ctrl キーを押しながら延長する側の線を選択し、終了したら右クリックの［OK］をクリックします。
- 止める線をクリックします。
メモ
- ［設定］－［選択モード］－［クロス選択］でも、複数の線を連続で選択できます。
- ［延長止線］は、指定線の延長と切断が可能です。
- 延長する線側は、線分、連続線、上下線、止める側は、線分、連続線、補助線、円、円弧、上下線、自由曲線が対象です。
