Q：円弧（曲線）を延長したいのですがどうしたらよいですか。
A：［データ編集］－［伸縮］－［円弧伸縮］で伸ばしてください。

操作方法

  1. ［データ編集］－［伸縮］－［円弧伸縮］をクリックします。
    2. 　

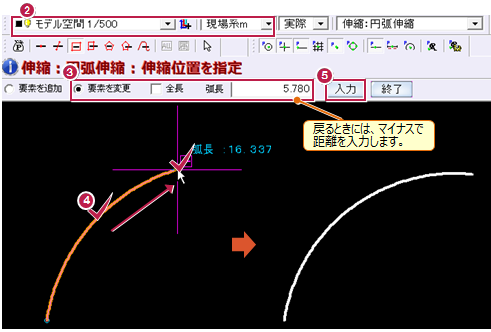

  2. 【距離で指定】する場合、ツールバーの［縮尺］や［入力単位］を確認します。
  3. インプットバーの［要素を変更］をONにして、［孤長］に距離を入力します。
    （［全長］のチェックをONにすると、孤長の総距離で入力できます。）
  4. 対象の円弧を指定して、延長方向をクリックします。
  5. インプットバーの［入力］をクリックします。

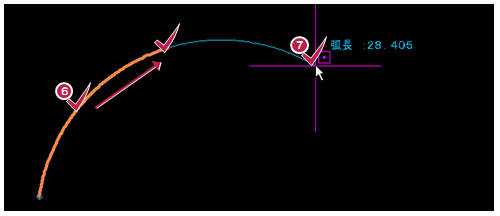

  6. 【マウスで指定】する場合、対象の円弧を指定して、延長方向をクリックします。
  7. 伸縮したい位置を指定します。
メモ
  • 延長部分を別の円弧として作成したいときは、インプットバーの［要素を追加］のチェックをONにします。
  • 円弧、楕円弧が対象です。
