CAD（汎用） > 文字・線入力
　　
プログラム名建設CADVer.Ver.20IDM000809更新日2021/01/26
Q：塗り潰しやラスタの上に文字を白色で入れ、そのまま白色で印刷するにはどうしたらよいですか。
A：CADの［背景色］を「白」に設定し、文字入力時も色は「白」で入れます。
印刷時は、［出力設定］で［CAD設定色が白色の要素は反転しない］のチェックをONにして白のまま印刷します。

操作方法

◆CAD上での設定

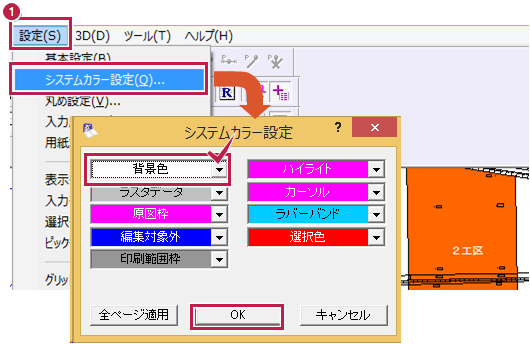

  1. ［設定］－［システムカラー設定］で［背景色］を「白」にして［OK］をクリックします。

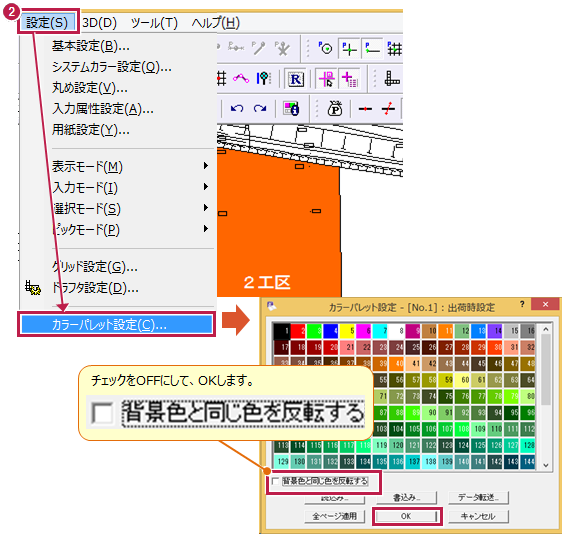

  2. ［設定］－［カラーパレット設定］で［背景色と同じ色を反転する］のチェックをOFFにして［OK］をクリックします。
    ※［背景色と同じ色を反転する］のチェックは、通常ONになっていますので、使用後は元の状態に戻すことをお勧めします。

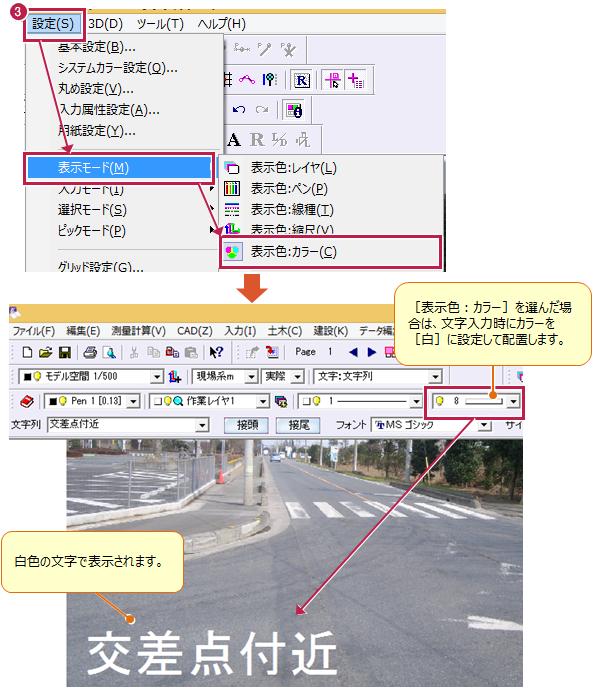

  3. ［設定］－［表示モード］で、どのモードの色を使って色分けするかを決めます。

◆印刷での設定

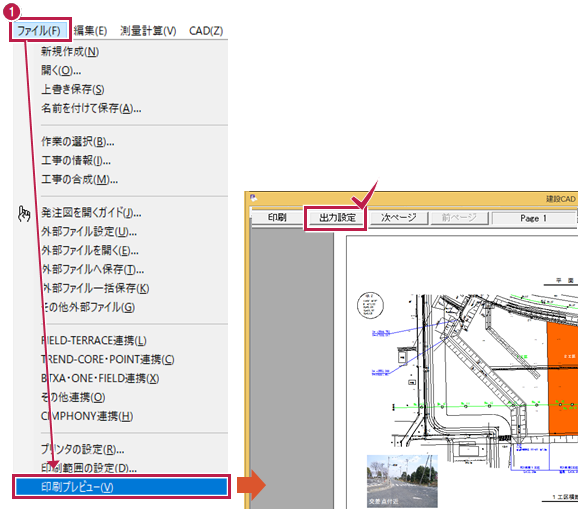

  1. ［ファイル］－［印刷プレビュー］で［出力設定］をクリックします。

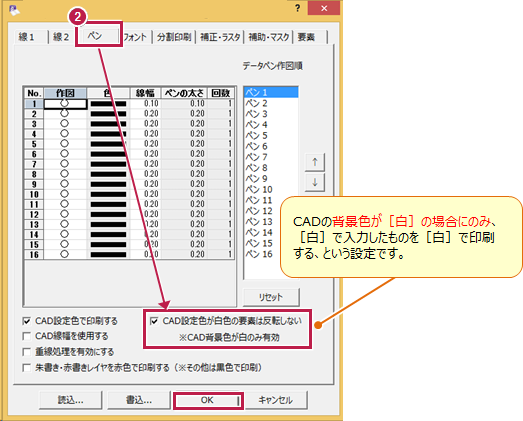

  2. ［ペン］タブにある［CAD設定色が白色の要素は反転しない］のチェックをONにして［OK］をクリックします。
メモ
  • CADの［背景色］が「黒」の場合、CAD上では「白」で表示されていても、印刷時には反転して「黒」で出力されます。
  • 他の方法として、白色に限りなく近い灰色を使う方法があります。
