Q：《建設CAD》で入力した線や文字などが、何かの拍子に消えてしまいます。どうしたらよいですか。
A：レイヤやカラー、ペン、線種などの表示設定が非表示になっている可能性があります。ツールバーや［設定］－［形状表示］等で非表示になっているものを確認してください。黄色の電球マークが表示、水色が非表示になります。

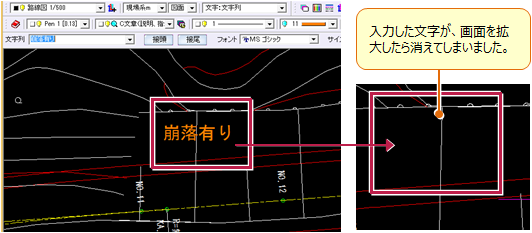

◆文字入力して、画面を拡大すると消えてしまうような場合

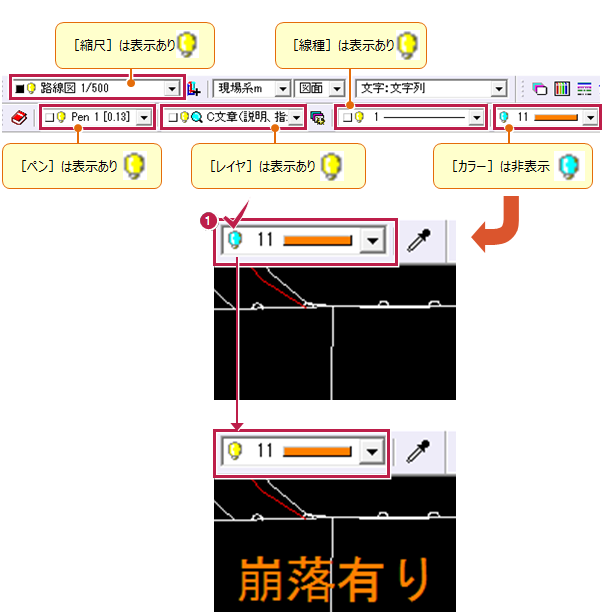

- ツールバーを確認します。
縮尺、ペン、レイヤ、線種、カラーのそれぞれのツールバーで、水色の電球アイコンになっているものがあれば「非表示」の設定ですので、クリックして黄色の電球アイコンに変更して「表示」の状態に変えます。
- ［設定］－［形状表示］を確認します。

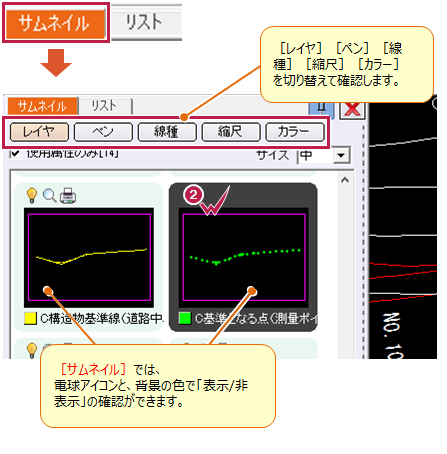

［サムネイル］では、ツールバーと同様の電球アイコンと、それぞれの絵の背景色で「表示/非表示」を確認することができます。
背景が黒の「非表示」のものがあった場合、絵をダブルクリックすると、「表示」に切り替えることができます。

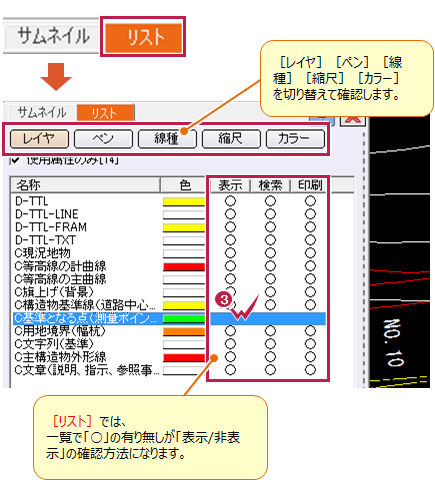

- ［リスト］では、一覧で「○」の有り無しが「表示/非表示」の確認方法になります。
「○」が無いリストをダブルクリックして「○」を付けると、「表示」に切り替えることができます。

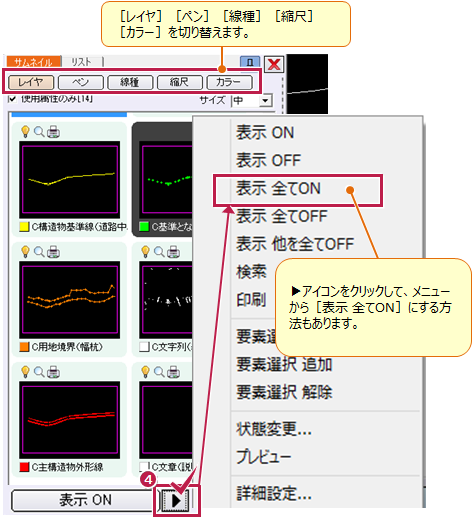

- 他に、下の［▶］アイコンをクリックして、メニューから［表示 全てON］で「表示」にする方法もあります。
こちらも［レイヤ］［ペン］［線種］［縮尺］［カラー］でそれぞれに「非表示」がある場合は、切り替えてから［表示 全てON］にする必要があります。
