Q：《建設CAD》で四角形の内側に、オフセット値を指定して同型の小さい四角形を描くにはどうしたらよいですか。
A：［入力］－［線］－［連続平行線］で四角形の角をクリックして内側に四角形を作成してください。
操作方法

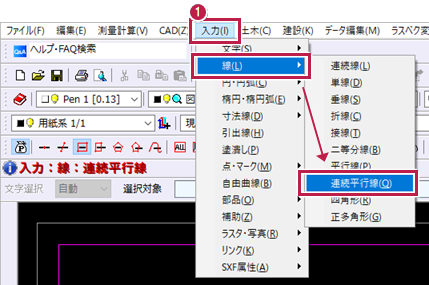

- ［入力］－［線］－［連続平行線］をクリックします。

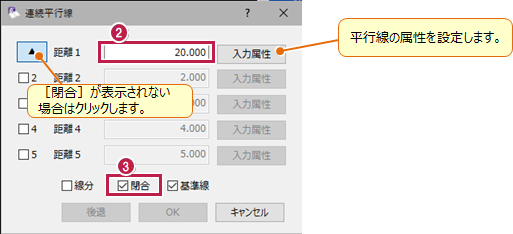

- 平行線の距離を入力します。
- ［閉合］をONにします。

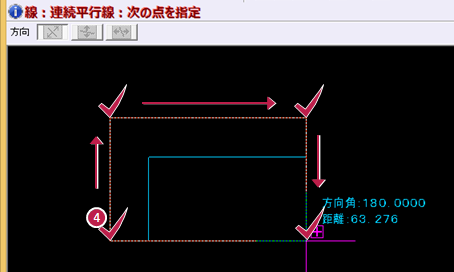

- 四角形の角を（操作例では右回りに）順にクリックします。

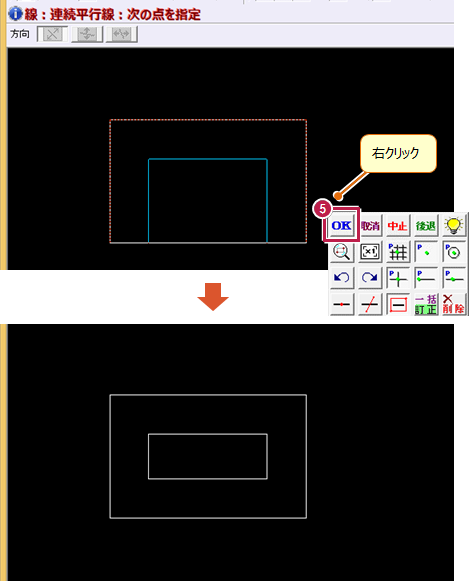

- 右クリックして［OK］をクリックします。
内側に四角形が入力されます。
メモ
- 平行線の距離は、マイナスを付けると反対に出ます。1点目から2点目を見て右手側がプラス、左手側がマイナスになります。
- 元の四角形が「連続線」で入力された閉合図形の場合、［入力］－［線］－［平行線］でインプットバーの［連続平行線］をONにし、四角形の1辺をクリックすることで作成する方法もあります。
