Q：円弧上に2ｍの間隔で補助点を入力するにはどうしたらよいですか。
A：［入力］－［補助］－［等分割（要素指定）］で円弧選択後に始点を指定し、［入力モード］［分割方法］を指定して［距離］を「2ｍ」に設定してください。

操作方法

  1. ［入力］－［補助］－［等分割（要素指定）］をクリックします。

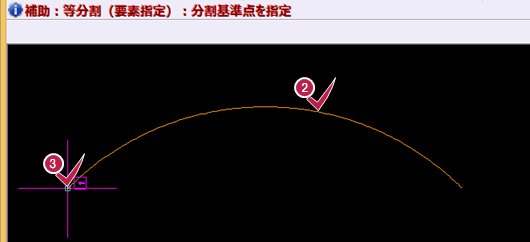

  2. 円弧を選択します。
  3. 分割の基準点（始点）をクリックします。

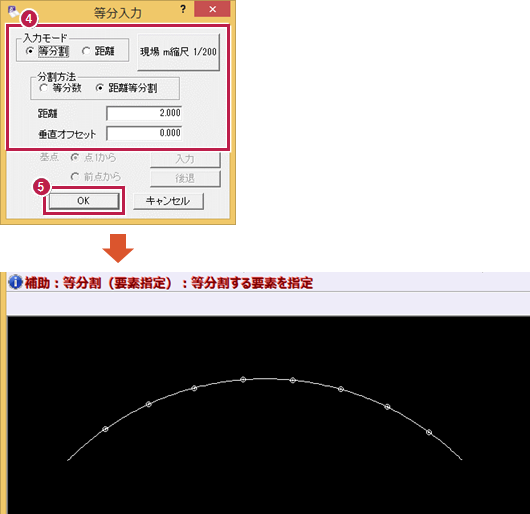

  4. ［入力モード］を「等分割」、［分割方法］を「距離等分割」にして［距離］に「2」を入力します。
  5. ［OK］をクリックします。
