CAD（汎用） > 文字・線入力
プログラム名 建設CAD Ver. Ver.18 ID M001254 更新日 2018/04/10
Q：［入力］－［円・円弧］－［半径］で円を描くのですが、楕円になるのはどうしてですか。

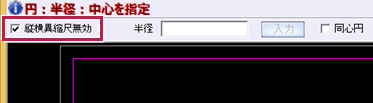

A：縦横異縮尺の図面に円を描く場合は、インプットバーの［縦横異縮尺無効］のチェックをONにしてください。

操作方法

現場系の入力単位で入力する際に、縦横縮尺を考慮しないで形状を入力したい場合は、インプットバーの［縦横異縮尺無効］のチェックをONにします。形状は縦縮尺基準になります。

メモ
  • 縮尺と入力単位は、ツールバーで確認できます。
