操作方法

■座標から現地盤データを作成する方法

1. ［測量計算］－［横断丁張］をクリックします。［設定］をクリックします。（名称は変更可）
2. ガイドバーの［現地盤］をクリックします。



3. ガイドバーの［座標から作成］をクリックします。
4. ［作成条件］をクリックします。
5. ［取得モード］のチェックをONにして、［横断方向取得幅　片側］、［縦断方向取得幅］に断面幅を入力します。
   ［OK］をクリックします。（今回の説明例は［自動］です。）

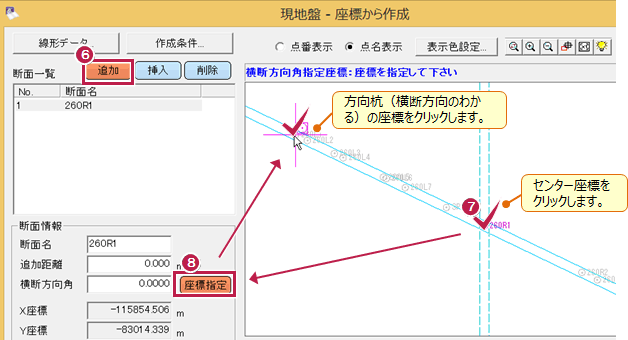

6. ［追加］をクリックします。
7. 取得する断面センターのマーク（座標）を指定します。
8. ［座標指定］をクリックして、横断方向杭のマーク（座標）を指定します。

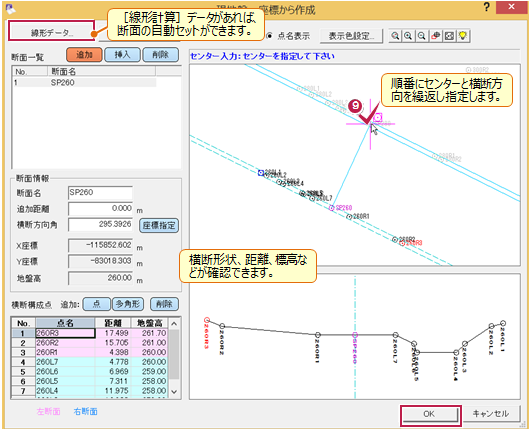

9. 次断面以降も続けて、７～８の手順で断面を取得します。完了したら［OK］をクリックします。


■横断図を作成する方法

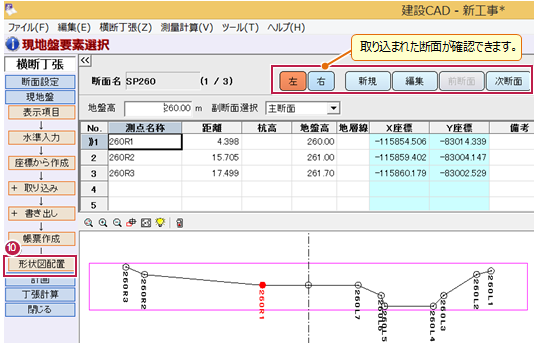

1. ガイドバーの［形状図配置］をクリックします。

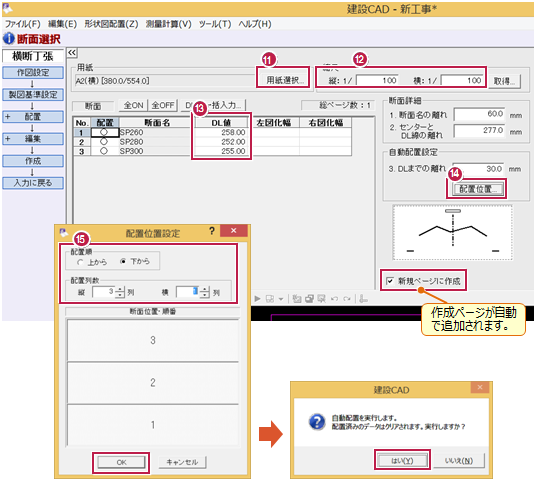

2. ［用紙選択］で用紙サイズを設定します。
3. ［縮尺］を入力します。
4. ［DL値］を入力します。
5. ［配置位置］をクリックします。
6. ［配置順］、［配置列数］を設定して、［OK］をクリックします。［はい］をクリックします。

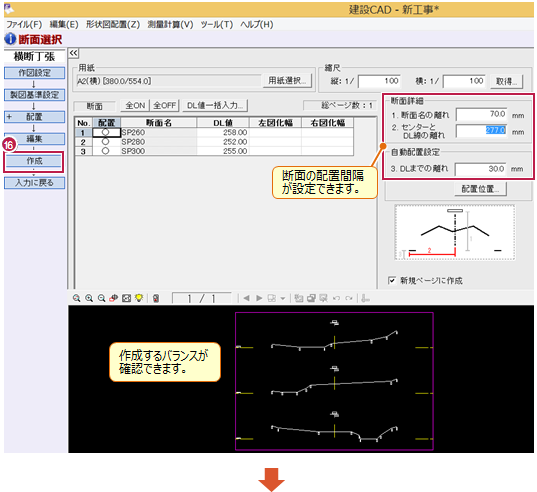

7. ガイドバーの［作成］をクリックします。
