Q：複数の線を1本の連続した線に変換するにはどうしたらよいですか。
A：［データ編集］－［変化点編集］－［結合］で、つながった連続線に変換できます。円弧と直線を結合することはできません。
操作方法

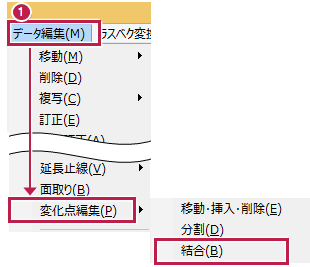

- ［データ編集］－［変化点編集］－［結合］をクリックします。

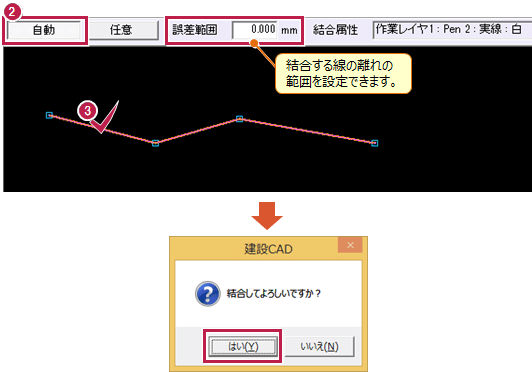

- 【結合する線を自動で取得する場合】
インプットバーの［自動］をクリックします。 - 結合する線を指定して、［はい］をクリックします。

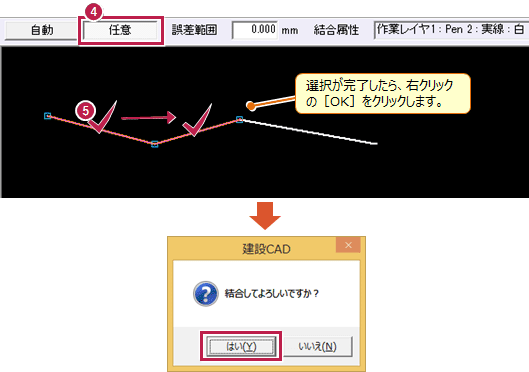

- 【結合する線を指定する場合】
インプットバーの［任意］をクリックします。 - 結合したい線を指定して、右クリックの［OK］をクリックします。［はい］をクリックします。
メモ
- 要素の種類が同じデータを結合します。線分、連続線、自由曲線が対象です。
- 結合後の線の属性（レイヤやカラーなど）は、最初に選択した線の属性になります。
