| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M001110 | 更新日 | 2018/04/10 |
Q：格子状の網掛けやブロックを入れるにはどうしたらよいですか。
A：［土木］－［ハッチング］－［入力］の［網掛け］や［ブロック］を使って、斜線や格子状の線などを入力してください。
操作方法
- ［土木］－［ハッチング］－［入力］をクリックします。

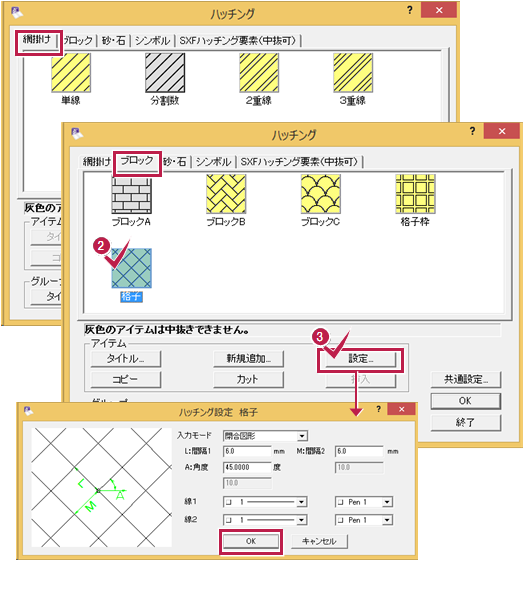

- ［網掛け］［ブロック］などのタブを切り替えて確認、使いたいハッチングのデータを選んだら［設定］をクリックします。
- 「入力モード」の設定や「間隔」などを決めて［OK］をクリックします。

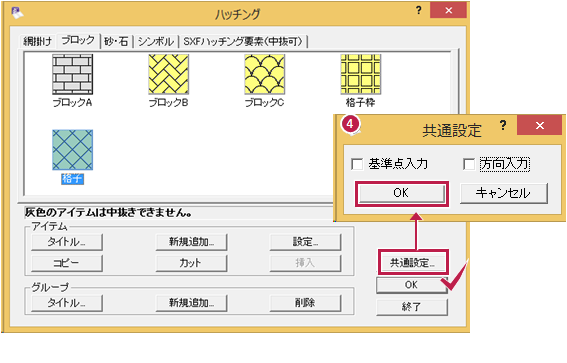

- ［共通設定］で基準点や方向の指定が有ればON、無ければOFFで［OK］したら、ハッチングも［OK］をクリックします。

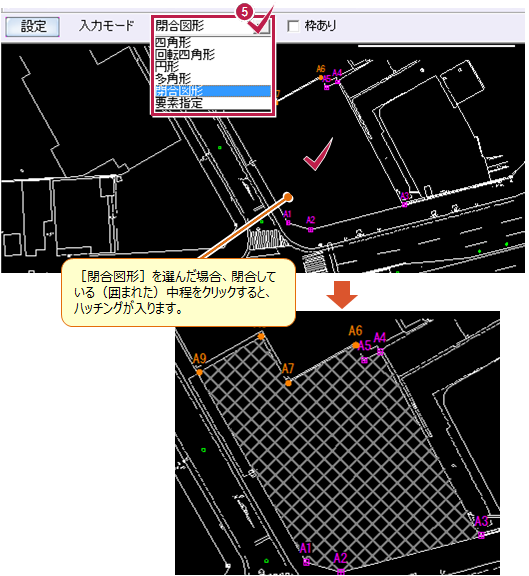

- 再度「入力モード」を確認し、ハッチングを入れます。
［閉合図形］を選んだ場合、閉合している（囲まれている）形状の中ほどをクリックすると、ハッチングが入ります。
