| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M001139 | 更新日 | 2018/04/10 |
Q：JWW（JWC）ファイルを取り込むにはどうしたらよいですか。
A：［ファイル］－［外部ファイルを開く］でJWW（JWC）ファイルを指定して取り込んでください。
操作方法

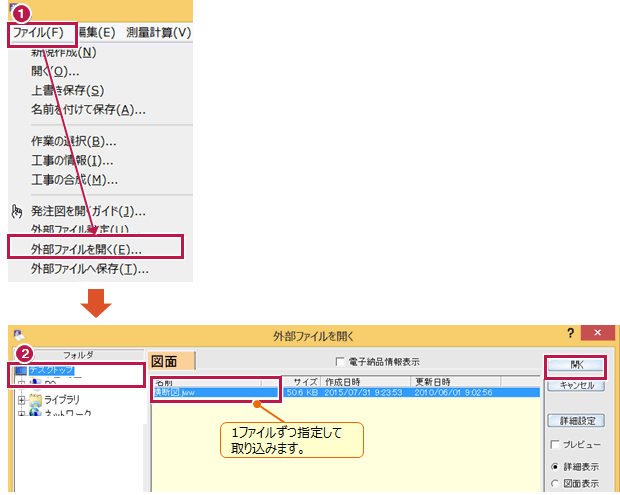

- ［ファイル］－［外部ファイルを開く］をクリックします。
- 保存先フォルダをクリックします。JWW（JWC）ファイルをクリックして、［開く］をクリックします。

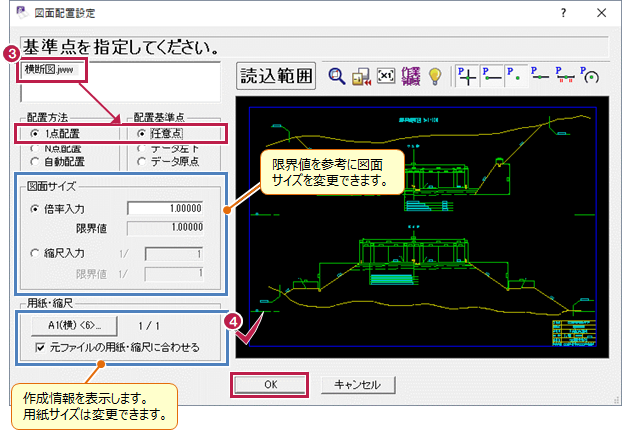

- 読み込む図面をクリックして、［配置方法］は［1点配置］、［配置基準点］は［任意点］をONにします。
- 図面内の配置基準点を指定して、［OK］をクリックします。

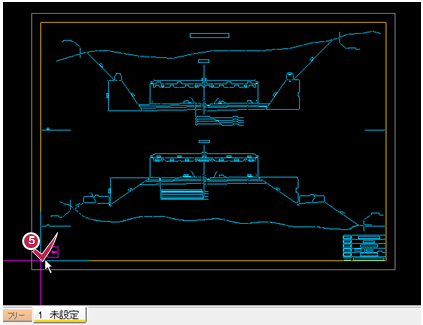

- 配置先を指定します。

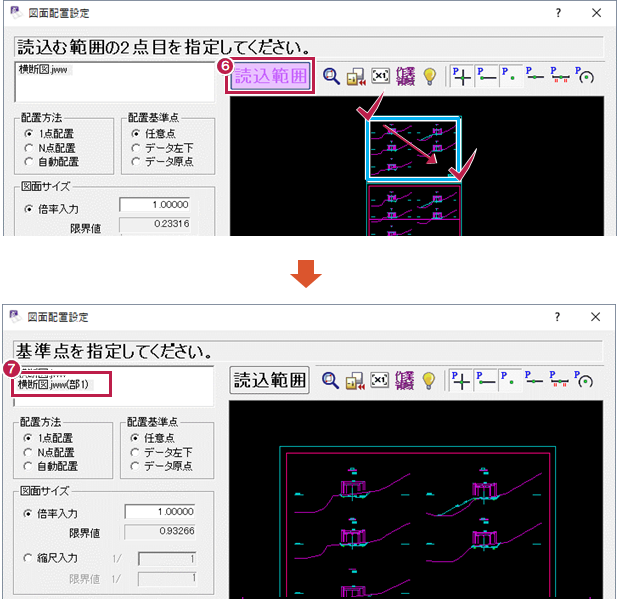

- 【補足】複数図面がある場合は、［読込範囲］をクリックして、図面内の取り込む範囲を指定します。
- 図面（部＋"連番"が付きます）が追加されます。同様の手順でCADに配置します。
メモ
- JWW（JWC）ファイルはデータの作成方法によって取り込み手順が変わります。初めての方は、［発注図を開くガイド］からの取り込みをおすすめします。
- ［図面配置設定］の［用紙・縮尺］は、情報が取得できない場合は［用紙設定］の用紙になり、縮尺は1/1になります。
- 設定環境によって、読み込み途中に［読込み設定］ダイアログが表示される場合があります。特に詳細な設定が不要であれば［OK］してください。
