| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002600 | 更新日 | 2018/04/10 |
Q：塗り潰しの色を変更したいのですが、塗り潰し図形をクリックしても、ツールバーのカラーが選択できません。どうしたらよいですか。
A：塗り潰しの色は、ツールバーでは変更できません。［ハッチング訂正］の［変更］、あるいは［塗潰し訂正］で変更してください。
操作方法
- ［データ編集］－［訂正］をクリックします。
- 塗り潰し図形をクリックします。
- ◆塗り潰し図形が「ハッチング」要素の場合
［ハッチング訂正］が表示された場合は、［変更］で「塗潰しカラー」を変更して［OK］をクリックします。

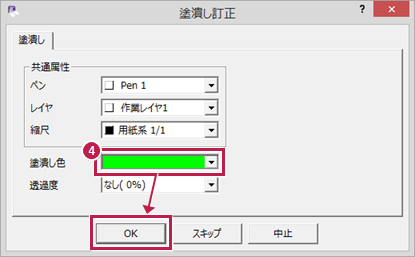

- ◆塗り潰し図形が「塗潰し」要素の場合
塗潰し訂正］が表示された場合は、「塗潰し色」を変更して［OK］をクリックします。
メモ
- 線や文字などの色を変更したい場合はこちらを参照してください。
- 「塗潰し」要素は、武蔵独自の要素形式です。［入力］－［塗潰し］で作成できます。
- 「ハッチング」要素は、SFCやDWGなどの外部ファイルでやり取りする場合の形式になります。［土木］－［ハッチング］－［入力］で作成できます。
