| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002660 | 更新日 | 2018/04/10 |
Q：《線形計算》で、構造物から線形までの距離や位置を確認するにはどうしたらよいですか。
A：［センター表示］の［垂線の足］でプラス杭として計算してください。
操作方法

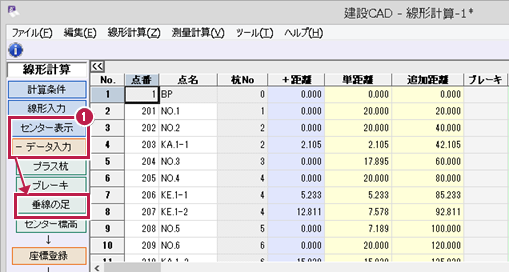

- ［センター表示］の［データ入力］－［垂線の足］をクリックします。

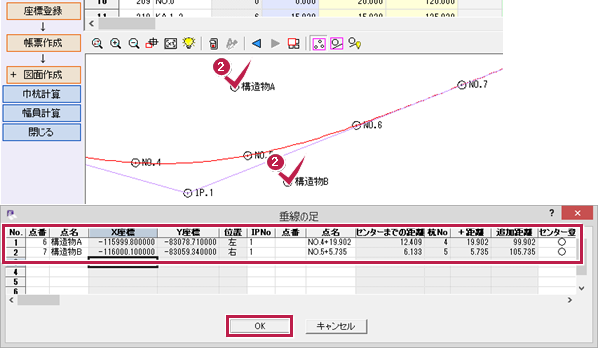

- 構造物のマークをクリックして、［垂線の足］に入力して［OK］をクリックします。

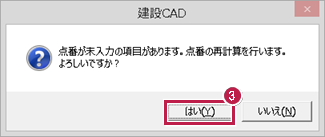

- 点番が空欄のときは、再計算をして点番をつけます。

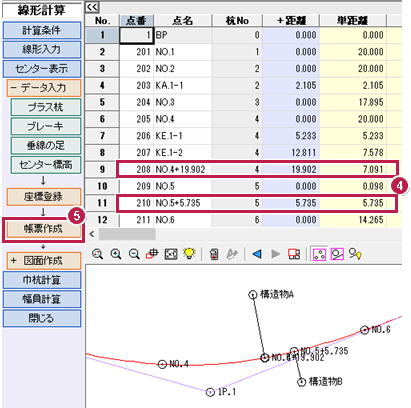

- ［センター表示］にプラス杭として表示されます。
- ［帳票作成］で帳票を「線形垂線計算書」にすることで、計算結果を確認できます。
メモ
- 構造物の角は、あらかじめ座標登録が必要です。登録方法はこちらです。
