| プログラム名 | 建設CAD | Ver. | Ver.20 | ID | M002670 | 更新日 | 2021/01/26 |
Q：《建設CAD》で図面をPDF出力すると、ラスタが黒くなります。どうしたらよいですか。
A：［ファイル］－［プリンタの設定］で、PDFドライバを「Antenna House PDF Driver」に変更してください。
操作方法

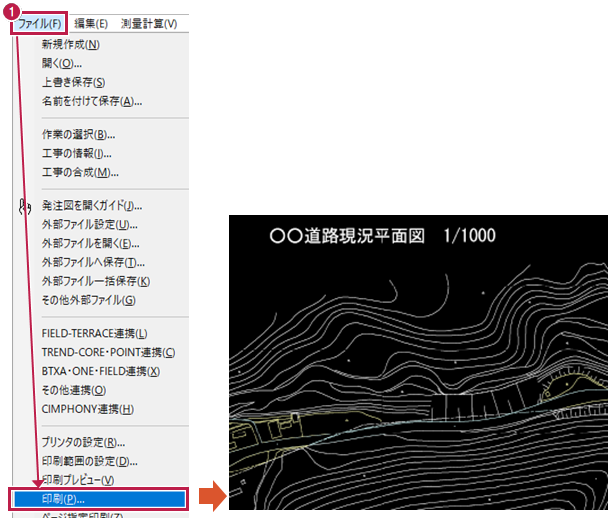

- ［ファイル］－［印刷］からPDFファイルで出力すると、ラスタの背景が黒くなることがあります。

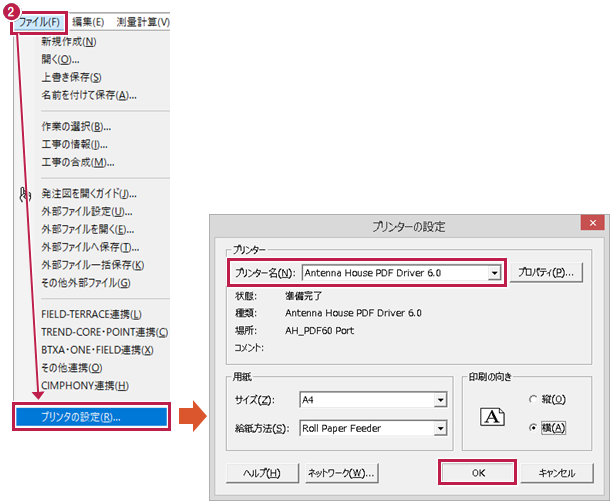

- ［ファイル］－［プリンタの設定］で、PDFドライバを「Antenna House PDF Driver」に切り替えて［OK］をクリックします。

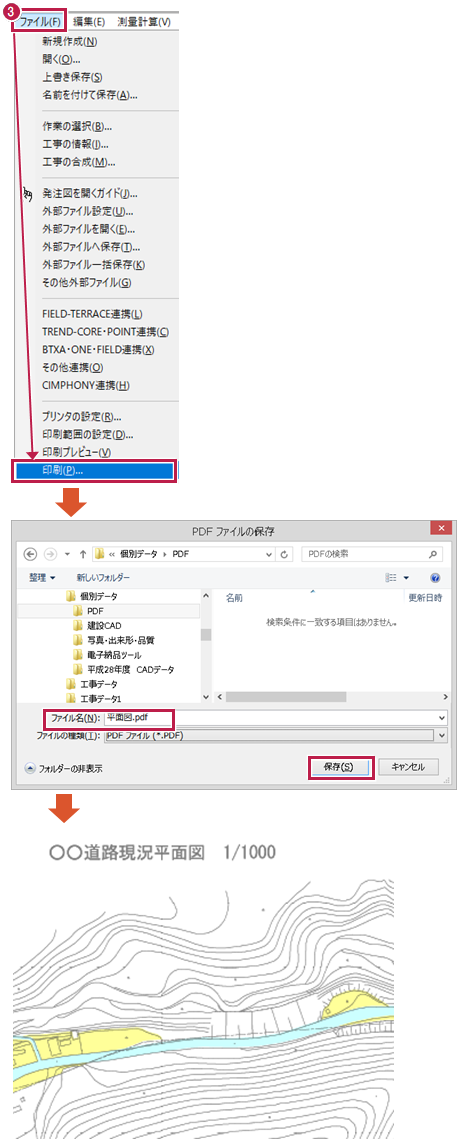

- ［ファイル］－［印刷］で保存先を指定し、ファイル名称を入力して［保存］してください。
メモ
- 上記内容で解消できない場合は、下記内容をお試しください。
［設定］－［システムカラー設定］で、モノクロラスタの色を「白」あるいは「黒」に変更する。

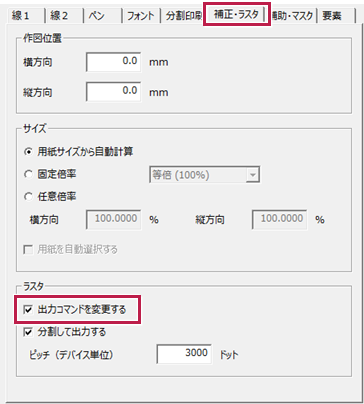

［印刷プレビュー］の［出力設定］で［補正・ラスタ］タブの［出力コマンドを変更する］をONにする。

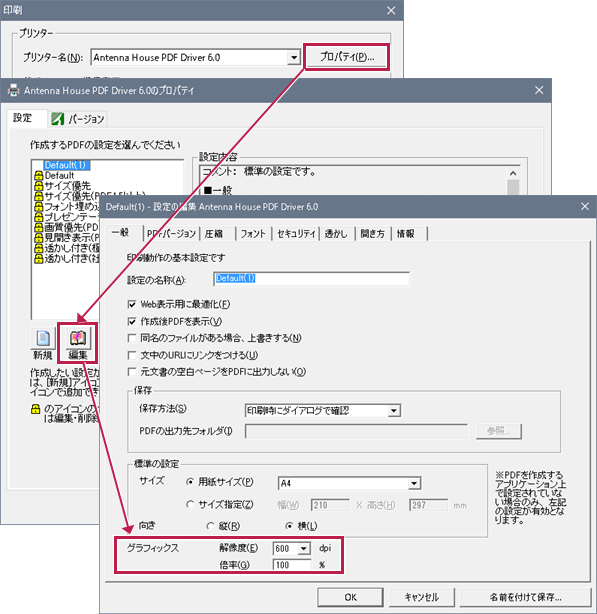

「Antenna House PDF Driver」のプロパティで、解像度を下げる。
