操作方法

・CADの文字サイズを変更せずに、引出線にする場合
・配置済みの引出線文字と、同じサイズで引出線を作成する場合
・CADの文字に、バルーンつきの引出線を作成する場合
・文字入力と同時に引出線を作成する場合

■CADの文字サイズを変更せずに、引出線にする場合

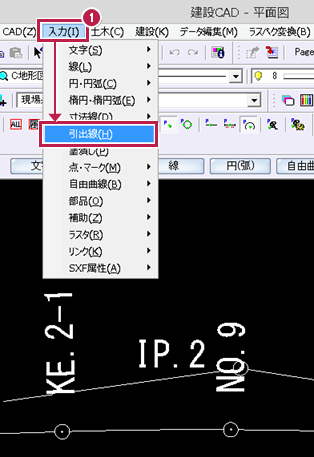

1. ［入力］－［引出線］をクリックします。

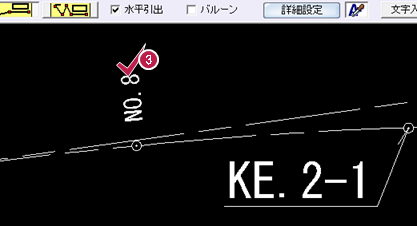

2. インプットバーで［文字入力］をOFFにします。
3. タイプを選択します。
4. ［水平引出］をONにします。
5. ［詳細設定］をクリックします。

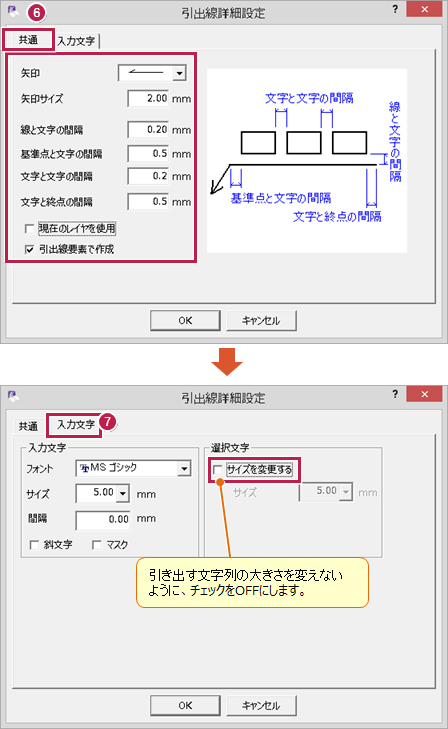

6. ［引出線詳細設定］の［共通］タブで引出線の設定をします。
7. ［入力文字］タブで［選択文字］の［サイズを変更する］はOFFにして［OK］をクリックします。

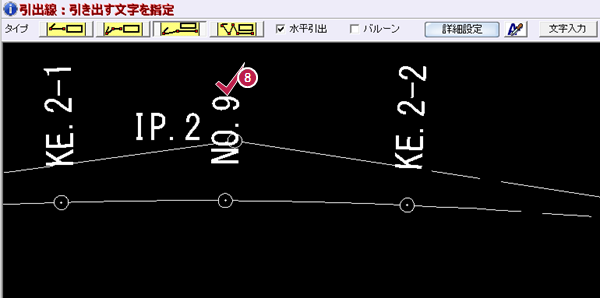

8. 引き出したい文字を選択します。

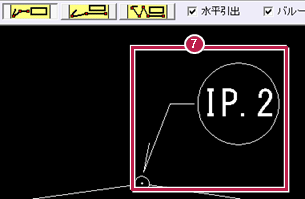

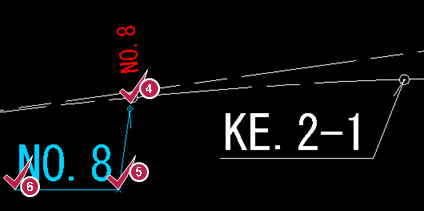

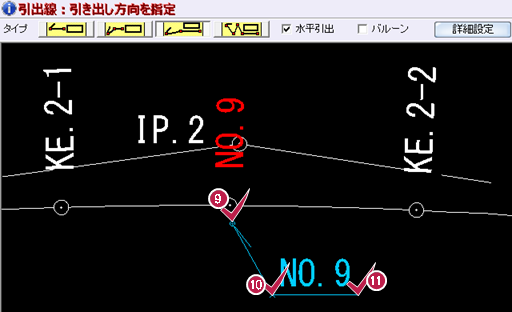

9. 引出線の始点をクリックします。
10. 引出線の折れ点をクリックします。
11. 引出線の引き出し方向をクリックします。

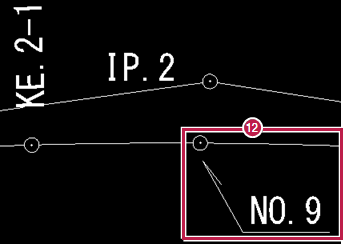

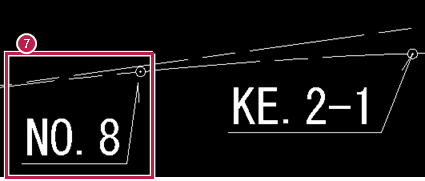

12. 引出線が配置できました。


■配置済みの引出線文字と、同じサイズで引出線を作成する場合

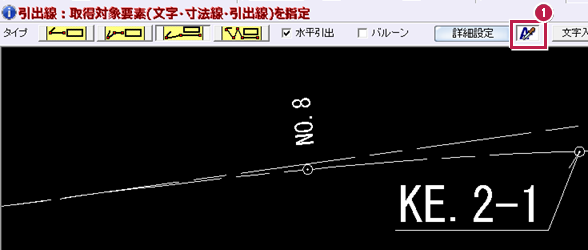

1. インプットバーの要素参照ボタンをクリックします。

2. 配置済みの引出線文字をクリックします。

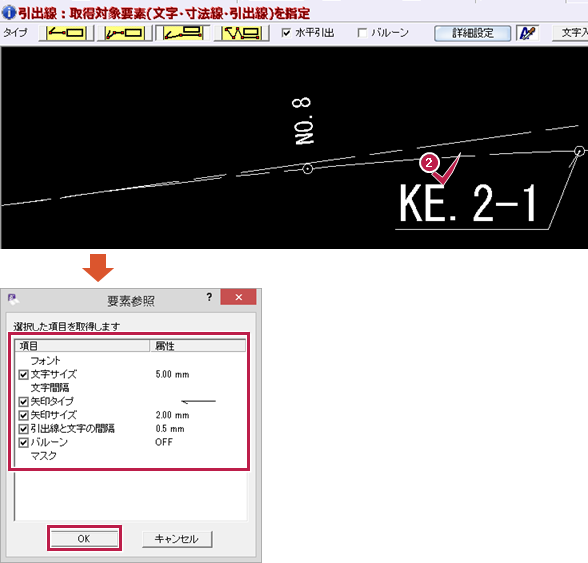

   ［要素参照］ダイアログで取得したい要素をONにして［OK］をクリックします。

3. 引き出したい文字を選択します。

4. 引出線の始点をクリックします。
5. 引出線の折れ点をクリックします。
6. 引出線の引き出し方向をクリックします。

7. 配置済みの引出線文字と、同じサイズで引出線が配置できました。


■CADの文字に、バルーンつきの引出線を作成する場合

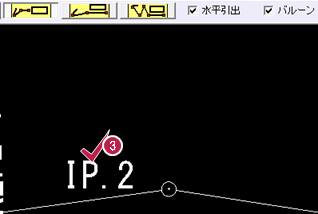

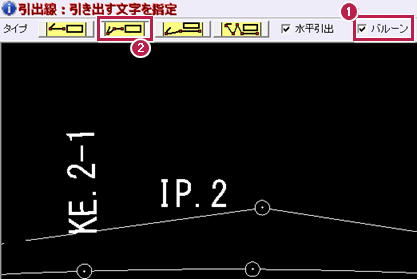

1. インプットバーで［バルーン］をONにします。
2. 引出線タイプを選択します。

3. 引き出したい文字を選択します。

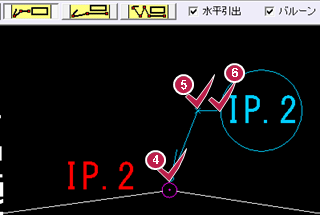

4. 引出線の始点をクリックします。
5. 引出線の折れ点をクリックします。
6. 引出線の引き出し方向をクリックします。

7. バルーンつきの引出線が配置できました。


■文字入力と同時に引出線を作成する場合

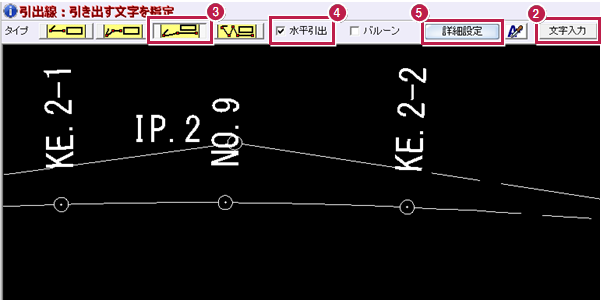

1. インプットバーの［詳細設定］をクリックします。

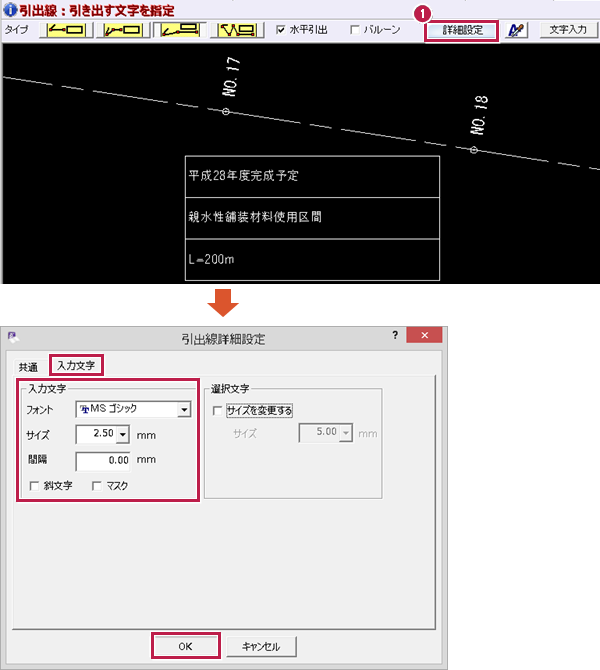

   ［引出線詳細設定］ダイアログの［入力文字］タブで、入力する文字のフォントやサイズを設定して［OK］をクリックします。

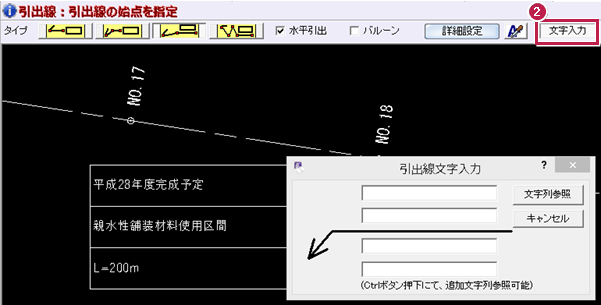

2. インプットバーの［文字入力］をONにします。
   ［引出線文字入力］ダイアログで文字入力し、引出線を配置します。

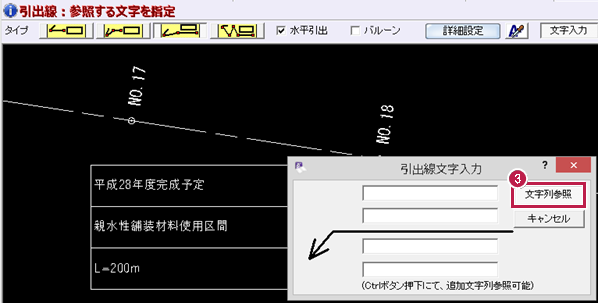

3. ここでは［引出線文字入力］ダイアログの［文字列参照］をクリックして、図面上の文字を取得します。

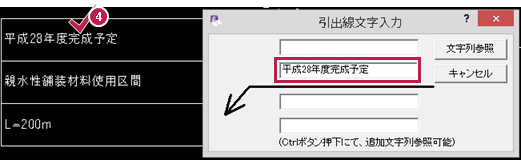

4. 複数の文字列を取得したい場合は、Ctrlキーを押したまま文字をクリックします。

5. 同様に、次の文字を取得するので、Ctrlキーを押したままクリックします。

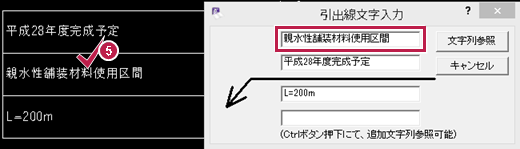

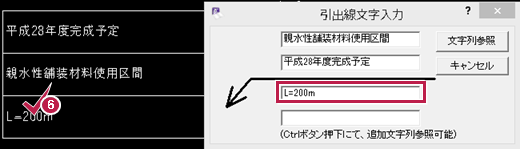

6. 最後の文字も、Ctrlキーを押したままクリックします。

7. 引出線の始点をクリックします。
8. 引出線の折れ点をクリックします。

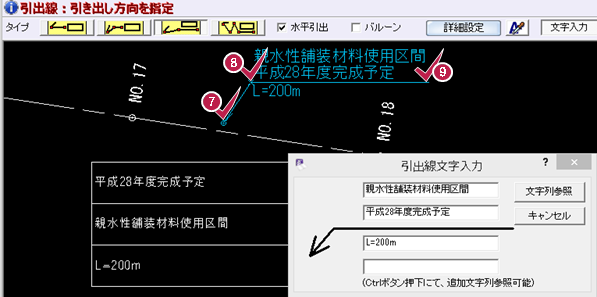

9. 引出線の引き出し方向をクリックします。

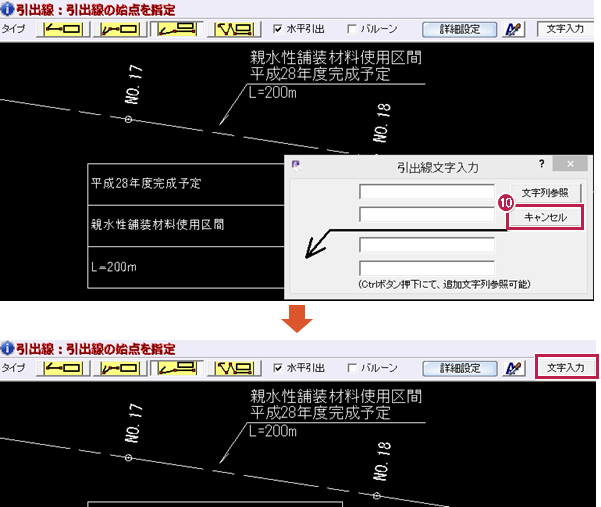

10. 引出線が配置できたら［キャンセル］をクリックして、インプットバーの［文字入力］をOFFにします。

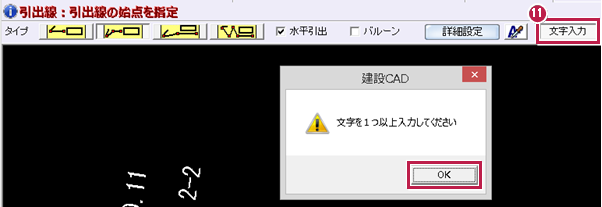

※インプットバーの［文字入力］がONのままでは、通常の引出線を出すときに、「文字を１つ以上入力してください」のメッセージが出ます。
