Q：《建設CAD》で座標点を拾って求積するにはどうしたらよいですか。
A：［土木］－［面積計算］で直角座標法の求積をおこなってください。
操作方法
- 座標をプロットします。
座標点をCADにプロットする操作方法はこちらを参照してください。

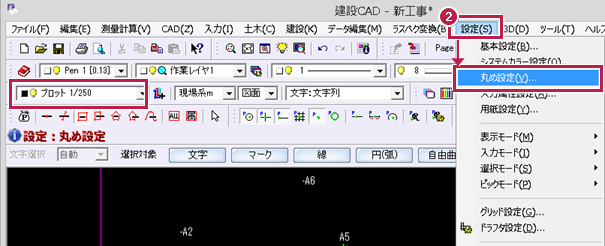

- ［設定］－［丸め設定］の確認と、ツールバーで図面の縮尺になっていることを確認します。
丸めの設定方法はこちらを参照してください。

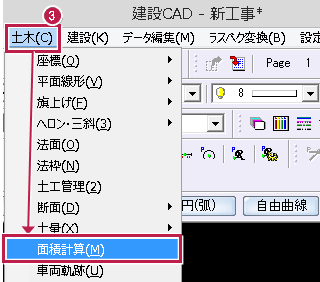

- ［土木］－［面積計算］をクリックします。

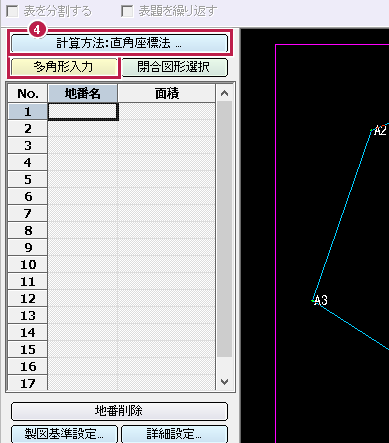

- 計算方法を［計算方法：直角座標法］に設定し、［多角形入力］をクリックします。

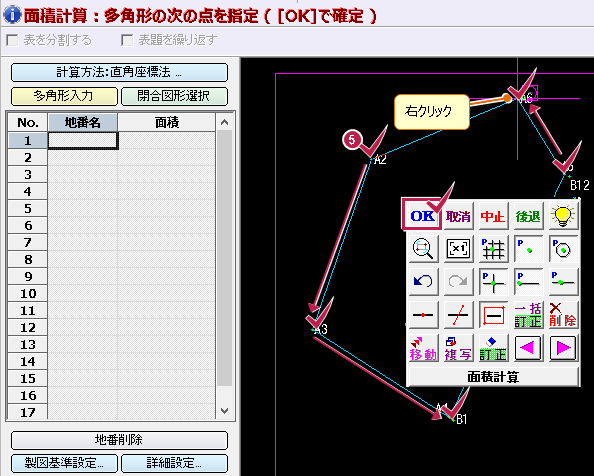

- 座標点をクリックし、右クリック［OK］をクリックします。

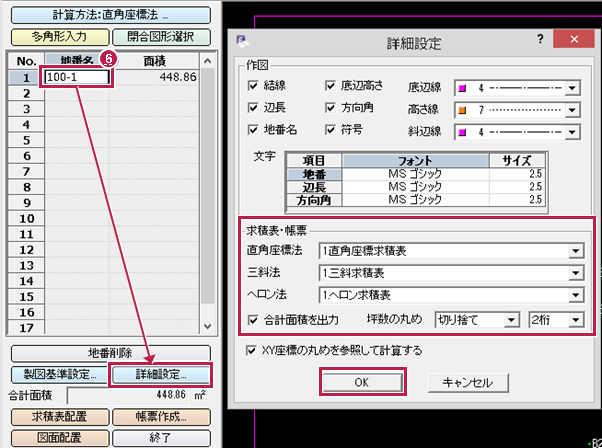

- 地番名を入力し、［詳細設定］をクリックして求積表のタイプなどを設定して［OK］をクリックします。

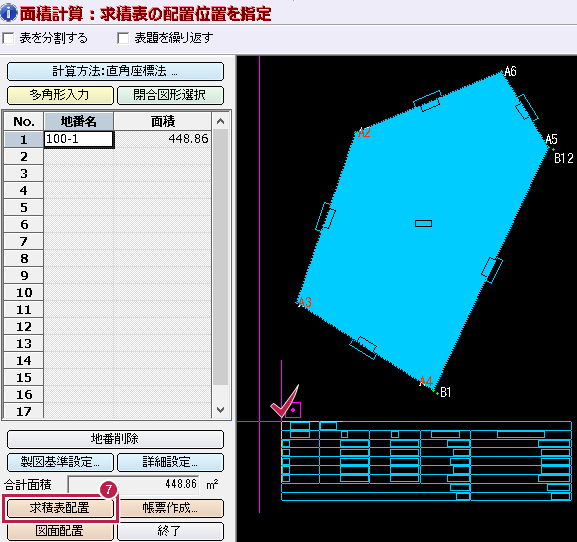

- ［求積表配置］をクリックして表を配置します。

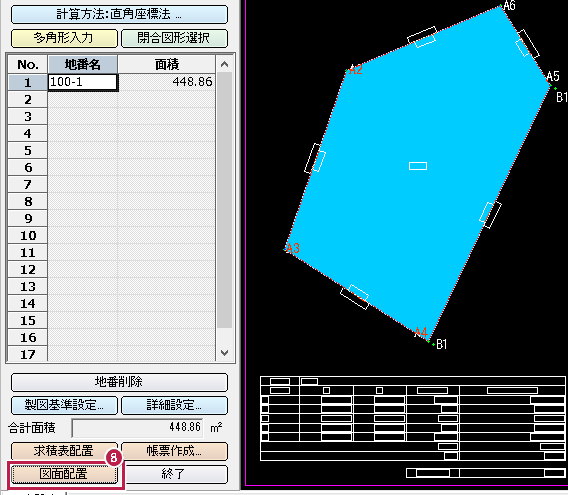

- ［図面配置］をクリックして辺長や地番名などを配置します。
- ［終了］をクリックします。
メモ
- 帳票出力の操作方法はこちらです。
- ［多角形入力］で初点に戻ると「入力した領域が交差しています。」と出るときは、右クリック［後退］で1つ前に戻って［OK］してください。
- 座標点がなくても［面積計算］で求積表を出せますが、「測点名」は空欄になります。
