CAD（その他） > 製図基準チェック
プログラム名 建設CAD Ver. Ver.18 ID M002755 更新日 2018/04/10
Q：《建設CAD》の［CAD製図基準チェック］で「【協議】・・・基準外の色が使用されています。・・・」とでます。
A：レイヤ名が正しい場合は、［一括自動修正］で線（幅、色、種類）や文字（サイズ、フォント、色、禁則）を変更してください。

例えば、［データ編集］－［属性移動］で正しいレイヤに変更したところ、色や線幅などが基準外になる場合は、以下の手順で修正してください。
※CAD製図基準に沿ったレイヤに振り分ける操作方法はこちらを参照してください。

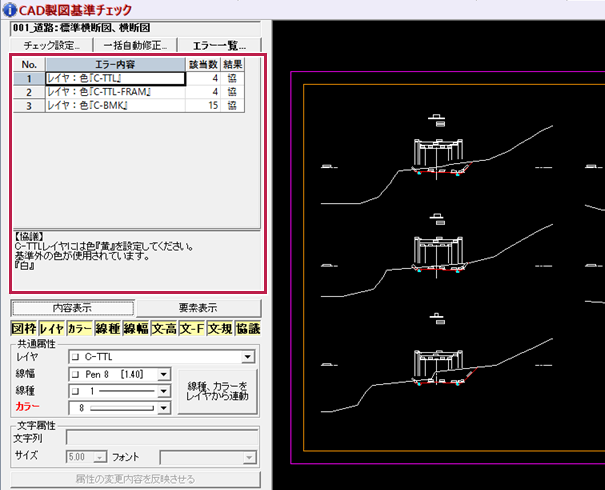

■エラー内容を確認

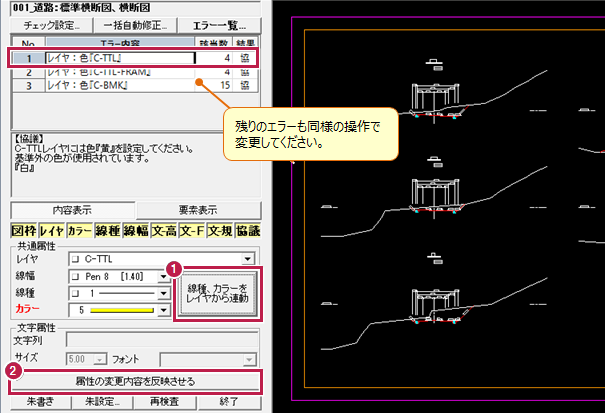

■レイヤの情報から、線種とカラーを1つずつ変更する方法

  1. ［線種、カラーをレイヤから連動］をクリックします。
  2. ［属性の変更内容を反映させる］をクリックします。

■レイヤの情報から、文字サイズのエラーなども含めて全体を変更する方法

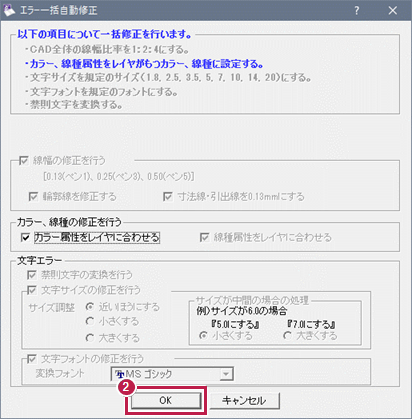

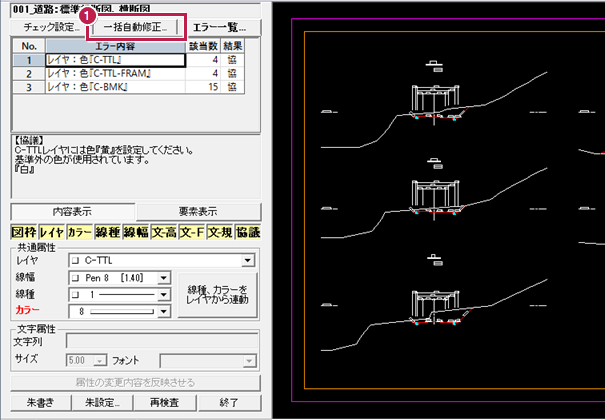

  1. ［一括自動修正］をクリックします。
  2. 内容を確認して［OK］をクリックします。
  3. ［OK］をクリックします。
