CAD（測量計算） > 線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M002791 更新日 2018/04/10
Q：《縦断線形》で、高低差が大きい縦断図を作るにはどうしたらよいですか。
A：［形状図配置］で［複数DL設定］を使って高低差のある縦断図を作成してください。

操作方法

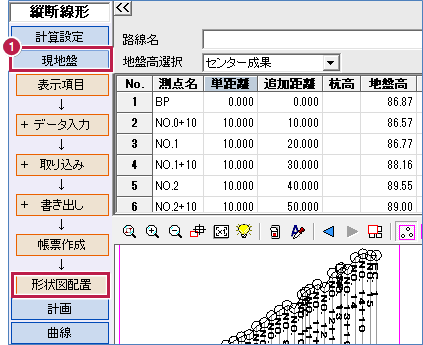

  1. 《縦断線形》の［現地盤］または［計画］ステージで［形状図配置］をクリックします。

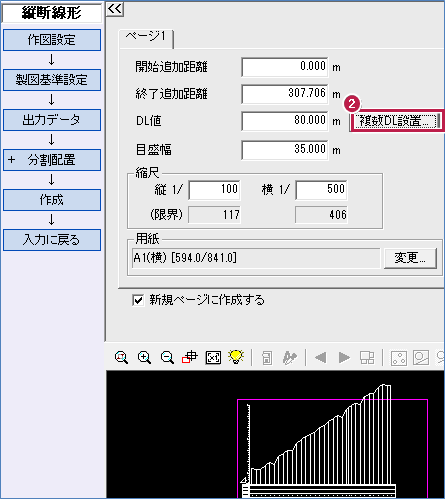

  2. ［形状図配置］の［複数DL設定］をクリックします。
  3. 区切る位置の［追加距離］と［DL値］を入力して［OK］をクリックします。
  4. ［形状図配置］で形状を確認して、［作成］をクリックします。
  5. CADに縦断図が、DLを切り替えて作成されたことを確認します。
