| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002920 | 更新日 | 2018/04/10 |
Q：《建設CAD》で角度を確認したいのですが、60進法ではなく10進法で表示して確認することはできますか。
A：［寸法線］で確認ができます。［3点内角］［2線の夾角］の［詳細設定］で［角度表示］の「10進法」をONにしてください。
操作方法
- ［入力］－［寸法線］－［2線の夾角］をクリックします。
- インプットバーの［詳細設定］をクリックします。

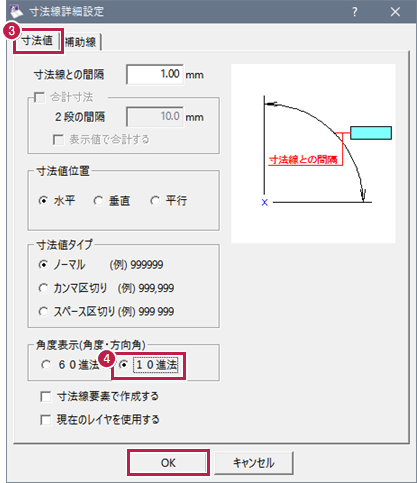

- ［寸法線］タブをクリックします。
- ［角度表示（角度・方向角）］で「10進法」をONにして、［OK］をクリックします。

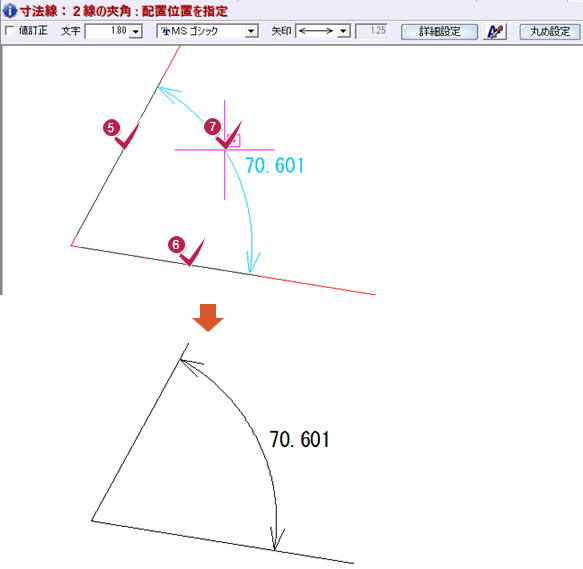

- 1つ目の線分をクリックします。
- 2つ目の線分をクリックします。
- 配置位置をクリックします。
※［3点内角］も同様に10進法で表示できます。操作方法はこちらを参照してください。
メモ
- ［パラメトリック］の［出力寸法］で角度表示を［10進法］にした場合にもこの丸めを参照します。
