CAD（汎用） >その他入力
プログラム名 建設CAD Ver. Ver.18 ID M002107 更新日 2018/04/10
Q：《建設CAD》で波線を描くには、自由曲線以外に方法がありますか。
A：［土木］－［特殊］－［特殊線入力］の［新規追加］で「No.13」や「No.59」を追加して描いてください。
ただし、線の間が離れているので設定で［L2］の距離を「0.001」などに変更してください。「0（なし）」にはできません。

操作方法

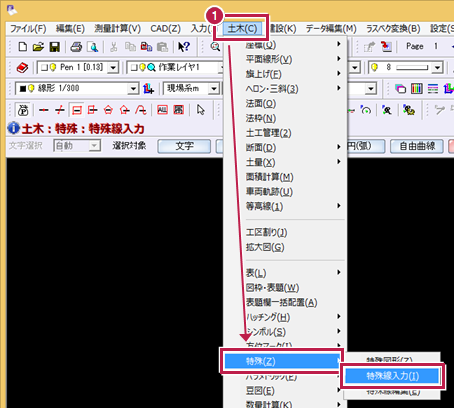

  1. ［土木］－［特殊］－［特殊線入力］をクリックします。

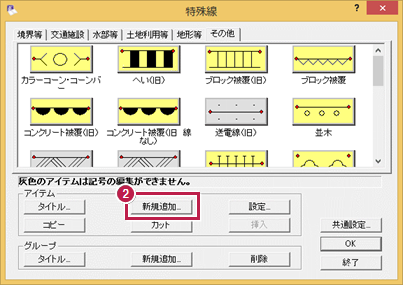

  2. ［新規追加］をクリックします。

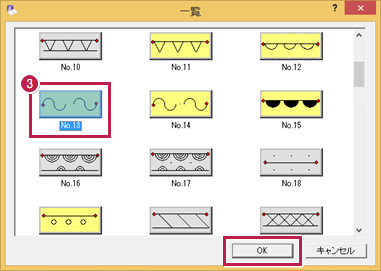

  3. ここでは、「No.13」を選択して、［OK］をクリックします。
    ※「No.13」は間に空白が入ります。「No.59」は空白がないタイプになります。

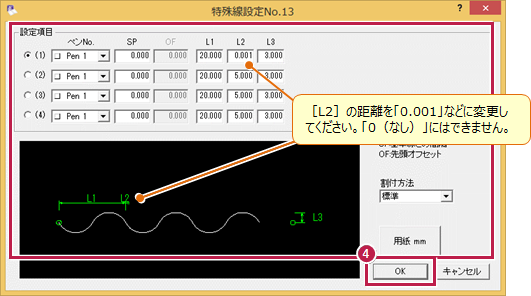

  4. 各項目を設定して、［OK］をクリックします。
  5. 新規追加した「No.13」を選択して、［OK］をクリックします。

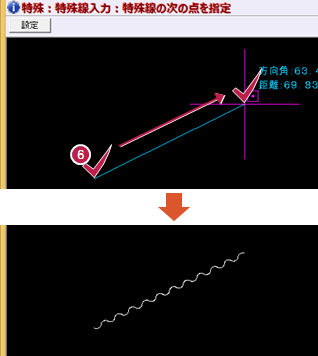

  6. CAD上をクリックして、波線を描きます。
