Q：断面の面積を算出するコマンドはありますか。
A：［ツール］－［計測］－［面積］で可能です。インプットバーの［換算値］に面積が表示されます。
操作方法

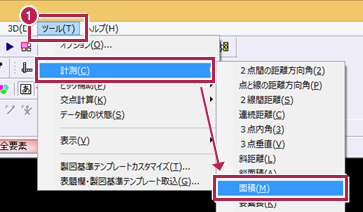

- ［ツール］－［計測］－［面積］をクリックします。

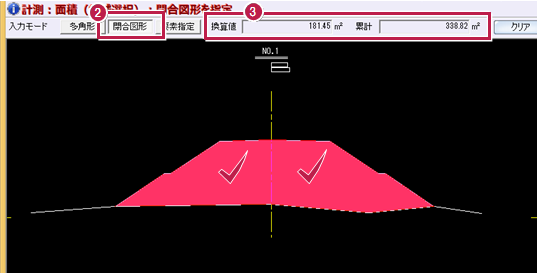

- ここでは［閉合図形］をONにして、閉合領域をクリックします。
- ［換算値］に面積が表示されます。連続して選択すると［累計］に合計値が表示されます。
メモ
- 断面積を求めて表を配置する場合は［土木］－［土量］－［計算］を使用してください。操作はこちらを参照してください。
