操作方法

■図形を変形して寸法線も同時に変える方法

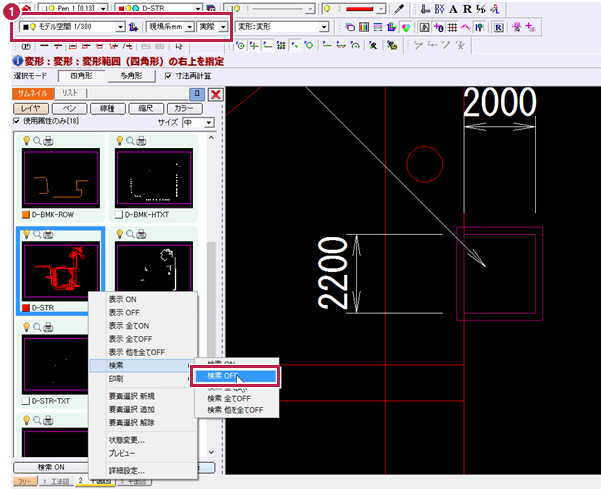

1. 寸法の入った構造物図などで、縮尺、単位を確認します。
   データがかぶっているような場合は、レイヤの検索をOFFにします。

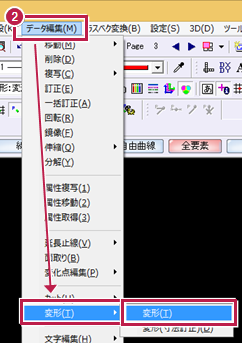

2. ［データ編集］－［変形］－［変形］をクリックします。

3. インプットバーで、［四角形］［寸法再計算］をONにします。

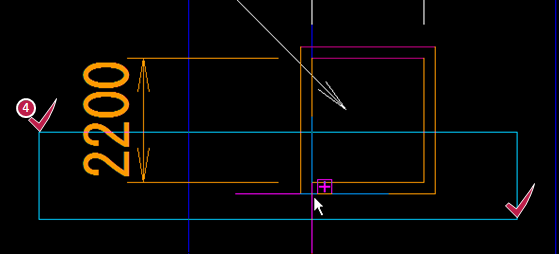

4. 寸法線と構造物の変形したい側を範囲選択します。

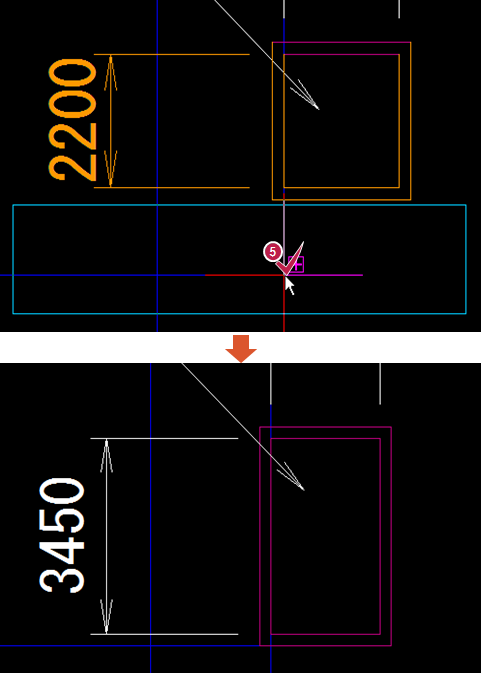

5. 変形したい基準点をつかんで、移動先をクリックします。


　

■寸法値を変更して図形も同時に変える方法

1. 寸法の入った構造物図などで、縮尺、単位を確認します。

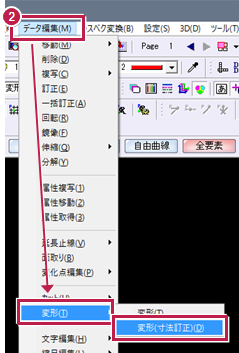

2. ［データ編集］－［変形］－［変形（寸法訂正）］をクリックします。

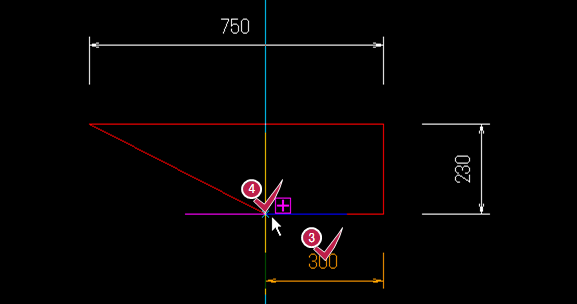

3. 変形したい構造物の寸法線をクリックします。
4. 伸縮したい寸法線の足をクリックします。

5. 右クリックして［OK］、あるいはインプットバーの［OK］をクリックします。

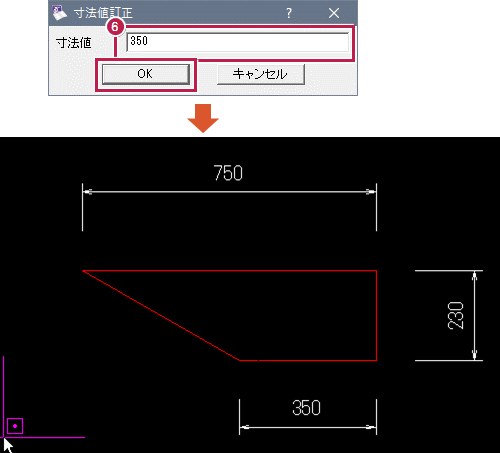

6. 数値を変更して、［OK］をクリックします。
