CAD（汎用） >計測・寸法
プログラム名 建設CAD Ver. Ver.18 ID M002144 更新日 2018/04/10
Q：読み込んだ図面の距離を確認するにはどうしたらよいですか。
A：［ツール］－［計測］－［2点間の距離方向角］で確認してください。

操作方法

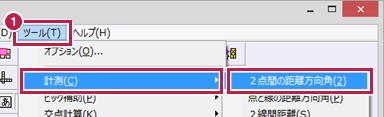

  1. ［ツール］－［計測］－［2点間の距離方向角］をクリックします。

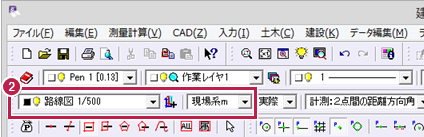

  2. ツールバーより、［縮尺］や［入力単位］を設定します。

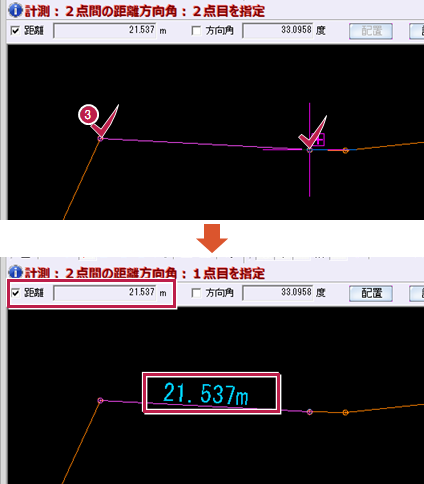

  3. 計測する2点を順番にクリックします。インプットバーの距離欄、CAD上の表示等で確認できます。
メモ
  • 計測した値を図面上に配置する方法はこちらです。
